概要
・入力:8~128ch
・サンプリング:DC~200k/1M/15MHz
・アナログ/画像/CAN/GPS同時収録
特長
DEWESoftのデータロガーには、収録&解析ソフトとしてDewesoftXが標準付属されているので、収録データをさまざまな表現方法で同期再生が可能です。
多くのオプションソフトも準備されており、計測と同時に解析結果を確認できます。
また、DewesoftXはインストールフリーなので、複数のパソコンにインストールして収録データを共有化することで、データロガーを使用することなく複数人でデータの検証、解析、報告書作成が可能です。
高速、高分解能A/D内蔵
高速サンプリング
16ビット、1MサンプルA/D搭載(HSシリーズ)100kHz、5ポール、ベッセル型アンチエリアシングフィルタ(AAF)内臓高速カウンタ(102.4MHzサンプル)と併用し、燃焼解析用ロガーとしても活用可能。
超高速サンプリング
SIRIUSi XHSシリーズは、高帯域の過渡現象収録と非常に高いダイナミックレンジでエイリアスのないデータ収録が可能な、新技術であるハイブリッドADCテクノロジを備えた高速データ収録システム(15MS/s&1MS/s)です。
また、高速サンプリングモードで長時間計測も可能です。
200kHz | 24ビット | アンチエリアシング機能付き |
1MHz | 16ビット/24ビット | アンチエリアシング機能付き |
15MHz | 16ビット | ― |
安全設計
アイソレーション電圧:1kV
最大許容入力電圧:1kV(電圧入力モジュール)
デュアルA/D搭載でレンジオーバーミスを防止

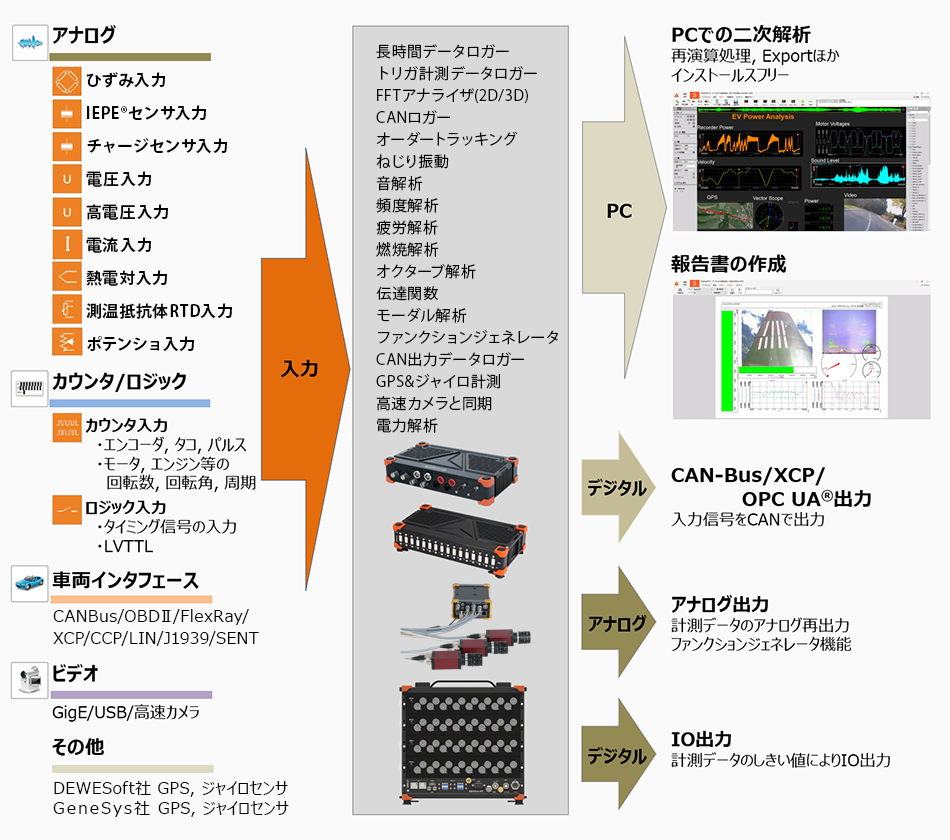

さまざま入力を混在して同期計測
電圧、ひずみ、振動、音、温度、パルス、ビデオカメラ、GPSセンサ、ジャイロセンサ、CAN-Bus
多チャネル対応
SIRIUSおよびKRYPTONはその組み合わせにより、さまざまなアプリケーションとチャネル数を構築できます。
収録ソフトウェアのDewesoftXは多チャネルに対応しており、ハードウェアを追加するだけで自動でユニットを認識します。
また、SIRIUSやKRYPTONとの混在接続、SIRIUSシリーズの200kHzタイプと1MHzタイプの混在も可能です。
各ユニットは以下のクロック同期方法を使用できます。
・ケーブルによる同期
・GPSによるクロック同期
・IRIGクロックによる同期
多彩なオプションソフト
オーダートラッキング、ねじり振動、音響解析、モーダル解析、燃焼解析、ポリゴンプラグイン、電力解析等
