概要
・高速1MS/s同時サンプリングで電圧・実効値・温度測定
・機械の性能確認や耐久試験などで活用可能
特長
全チャネル絶縁同時1MS/sの高速サンプリング
全チャネルに16bit A/Dを搭載し、全チャネル同時に高速で高分解能な測定が可能
マルチファンクション入力
マルチファンクション入力に対応しており、電圧・温度・湿度・ロジック・パルスの各現象を高速で同時測定可能

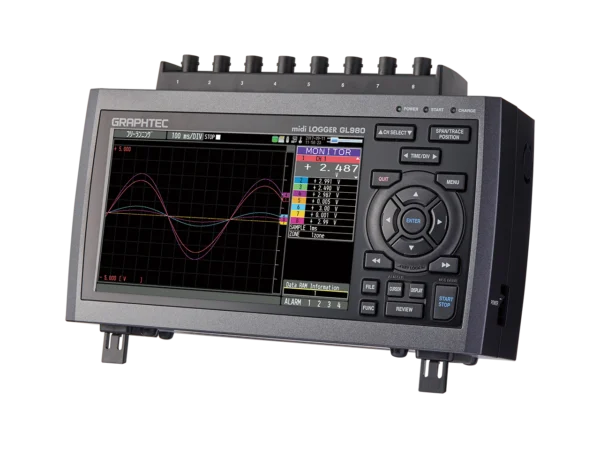

7インチの大型液晶で見やすい波形表示
見やすく操作性のよい、7インチTFT液晶
・波形+デジタル値表示
・ロギング+リアルタイム統計演算表示
・測定中データの再生表示
・XY表示
・デジタル値表示
・全波形表示
収録データの解析
小野測器O-Solutionで、収録データ（GBD形式）をお客様のデスクで効率よく解析することが可能
PCとの通信
イーサネット（LAN）とUSBインターフェースを搭載しており、PCとの通信が可能
・WEBサーバ機能
・FTPサーバ機能
・NTPクライアント機能
・DHCPクライアント機能
・メール送信機能
・USBドライブモード
大容量の4MW/ch内蔵RAMと8GB内蔵フラッシュメモリを搭載
| 収録先※1 | 1MS/s（1μs） | 100kS/s（10μs） | 1kS/s(1ms) | 1S/s(1s) | |
| GL980 | GL2000 | ||||
| 内臓RAM（4MW/ch） | 4秒 | 40秒 | 約1時間6分 | 約46日 | |
| 内臓フラッシュメモリ（8GB） | ー | ー | 約2日6時間 | 約3日19時間 | 1年以上 |
| 外部メモリ（SDメモリカード・USBメモリ） | ー | ー | 約2日11時間 | 約4日3時間 | 1年以上 |
・ GL980 ■ 8chアナログ収録のみ、GBDファイル ■ SDメモリカード・USBメモリは4GBのデータ収録時
・ GL2000 ■ 4chアナログ収録のみ、GBDファイル ■ SDメモリカード・USBメモリは4GBのデータ収録時
仕様
本体仕様
| 表示器 | 7 インチTFT カラー液晶ディスプレイ(WVGA：800×480 ドット) | ||
| PC I/F | 種類 | イーサネット（10BASE-T/100BASE-TX）、USB2.0、無線LAN（オプション：B-568必要） | |
| 転送速度 | 最速1ms | ||
| 記憶媒体 | 内蔵記憶媒体 | 内蔵RAM | 4MW/ch( メモリ分割：4MW×1・2MW×2・1MW×4・0.5MW×8) |
| 内蔵フラッシュメモリ | 約8GB フラッシュメモリ | ||
| 外部記憶媒体 | USB メモリスロット | 最大32GB(1 ファイル4GB まで) | |
| SD CARD スロット | SDHC 対応、最大32GB メモリ使用可能(1 ファイル4GB まで) | ||
| 収録機能 | OFF | スタート- ストップ間を収録 | |
| リング収録 | 指定容量の最新データを常に残す機能 収録先：内蔵RAM・内蔵フラッシュメモリ・SD メモリカード・USB メモリ 収録点数：1,000 ～ 10,000,000 データ 使用可能サンプリング間隔：内蔵RAM 最速1μs・その他 最速1ms(CSV 収録時10ms) | ||
| リレー収録 | 時間や容量でファイルを区切りデータ欠落なく連続収録 収録先：内蔵フラッシュメモリ・SD メモリカード・USB メモリ 使用可能サンプリング間隔：最速1ms(CSV 収録時10ms) | ||
| データバックアップ機能 | バックアップ間隔 | Off・1・2・6・12・24 時間・指定時刻・キー操作によるバックアップ データ 使用可能サンプリング間隔：最速1ms(CSV 収録時10ms) | |
| バックアップ先 | 内蔵フラッシュメモリ・SD メモリカード・USB メモリ・FTP | ||
| ファイル形式 | GBD・CSV | ||
| 交換機能 | バックアップ先のSD メモリカード・USB メモリをキー操作による交換 | ||
| 演算機能 | 統計演算( リアルタイム・データ再生時カーソル間) ch 間演算(GBD のみ)：加算・減算・乗算・除算 | ||
| 使用環境 | 0～ 40℃(AC アダプタ使用時・バッテリ駆動時)・5 ～ 85％RH | ||
| 電源 | AC100 ～ 240V/50 ～ 60Hz・DC 駆動：DC8.5 ～ 24V・バッテリパック(オプションのバッテリパックB-569を2個装着する必要があります) | ||
| 消費電力 | 最大47VA(GL980)42VA(GL2000 )(AC アダプタ使用時・AC100V 時・バッテリ充電時) | ||
| 外形寸法[W×H×D]（約） | 250×161×80 mm | ||
| 質量 | 1.4kg(AC アダプタ・バッテリ含まず) | ||
| 耐振性 | 自動車部品第一種A種相当 | ||
入出力
| GL980 | GL2000 | ||
| アナログ信号入力部 | ch 数 | 8ch | 4ch |
| 外部入出力部 | 入力 | ロジック入力(4ch)、またはパルス入力(4ch)、 トリガ入力(1ch)、または外部サンプリング(1ch) | |
| 出力 | アラーム出力(4ch)、またはトリガ出力(1ch)+ アラーム出力(3ch) | ||
