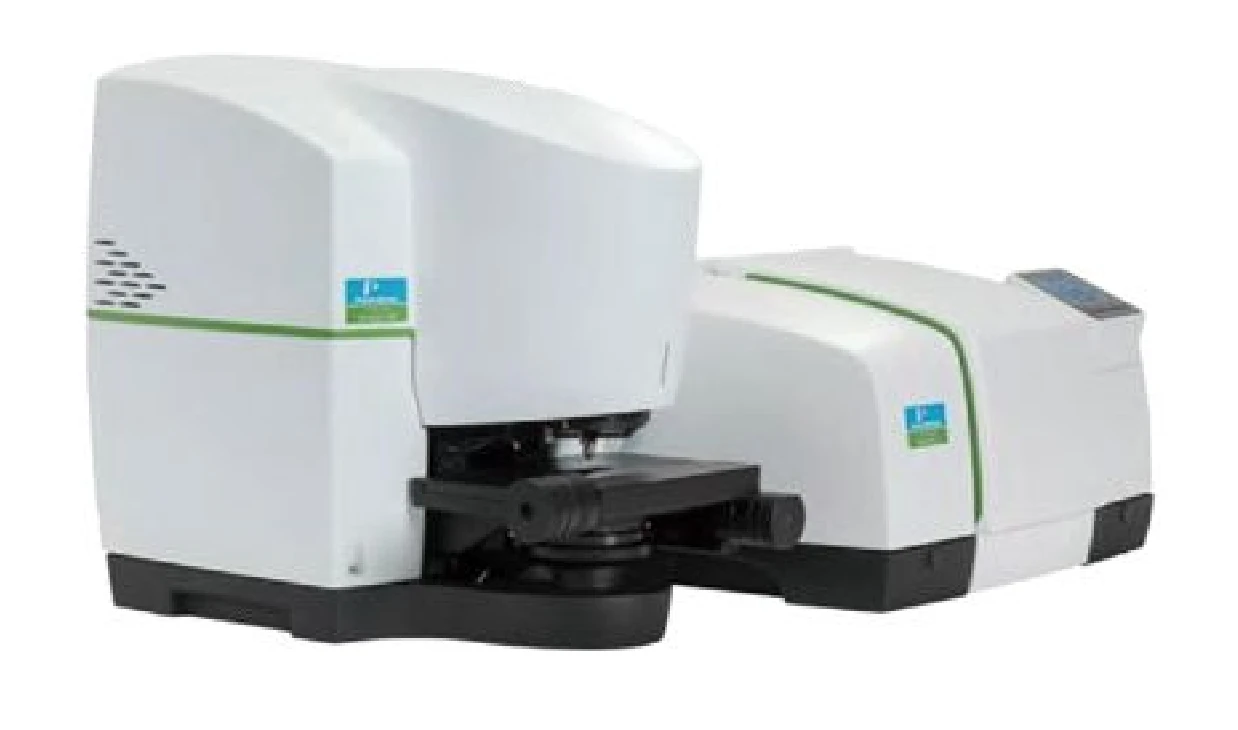

赤外顕微鏡・イメージングシステム Spotlight 400/400N

    • 分析
    • 分光光度計

メーカー名:PerkinElmer Japan合同会社

製品概要

“より迅速に、より簡単”に分析。デュアルビューテクノロジー、全元素同時測定機能、日常メンテナンスの軽減による高いスループットを実現

特長

超高速IRイメージングを実現 イメージングエリアは自由に可変

世界で初めて赤外顕微鏡の自動ステージとリニア MCT アレイ検出器を同期させたSynchroScan 干渉計同期システム(特許技術)
干渉計がスペクトルを取得して初期の位置に戻る際に、自動ステージが干渉計の動きに同期して高速に移動

イメージングと顕微IR測定の両立

特許の Duet™ 検出器はリニアアレイ素子と単素子を同一面状に配列し、デュワーに組み入れました。
検出器を切替える事無くイメージングから、透過/反射測定に加え、顕微 ATR 測定も可能。様々なアプリケーションに最適性能を保証。

検出器のピクセルサイズは1.56 µm (ATR), 6.25 µm, 25 µm, 50 µmから選択

ソフトウェア制御で検出素子への倍率を調整し、空間分解能を指定できます。面倒な部品交換などは不要

ATRイメージング対応

標準クリスタルは 400 µm × 400 µm までの広域測定に対応。ラージタイプは 750 µm × 750 µm ~ 400 µm × 1000 µm の広範囲測定が可能。

低波数までイメージング測定が可能

標準で 650 cm-1 までさらに、業界唯一の広帯域アレイ(~ 580 cm-1)や InGaAs 検出器も選択可能(オプション)。

【低波数検出バンドの例:解析バンド】

・ベンゼン環の置換位置:900 – 650 cm-1
・ポリプロピレン – 共重合体:800 – 700 cm-1
・塩化ビニルの定性 (C-Cl):700 – 600 cm-1
・Si ウェハ中の炭素:600 cm-1

仕様

可視観察CCD カメラ
可視光源白色 LED
ポイント測定モード透過 / 反射 / ATR
イメージング測定モード透過 / 反射 / ATR
ポイント測定波数範囲7800 – 600 cm-1 (MCT)
10000 – 4000 cm-1 (InGaAS)
イメージング測定波数範囲7800 – 650 cm-1 (透過、反射)
4500 – 680 cm-1 (ATR)
7800 – 580 cm-1 (広帯域MCT、オプション)
7800 – 4000 cm-1 (InGaAS、オプション)
ポイント測定SN比12000 : 1 (1分間積算)
イメージングピクセルサイズ50 µm × 50 µm、25 µm × 25 µm、6.25 µm × 6.25 µm
ATRイメージングピクセルサイズ6.25 µm × 6.25 µm、1.56 µm × 1.56 µm
イメージングエリア100 µm × 100 µm ~ 50 mm × 50 mm 任意可変
ATRイメージングエリア最大 400 µm × 400 µm、100 µm × 500 µm (標準クリスタル)
最大 750 µm × 750 µm、400 µm × 1000 µm (ラージクリスタル)
マイクロATR100 µmφ 円錐状 Ge 結晶 (標準)
100 µmφ 円錐状 Si 結晶 (オプション)
100 µmφ 円錐状 DLC-Ge 結晶 (オプション)
オートATRクリスタルの出し入れをソフトウェアで制御
ソフトウェア制御による圧力モニター
ステージXYZ オートステージ
オート制御ラインスキャン、マッピング、XYZ ステージ、
オートフォーカス、オートコレクション、アパーチャー、
透過/反射切替、赤外/可視切替、照明輝度
ステージ75 × 50 mm (標準ステージ)
160 × 60 mm (ラージステージ、オプション)
サイズ (W × H × D)Spotlight本体:340 × 470 × 570 mm
Spectrum 3本体:520 × 300 × 600 mm
重量Spotlight:32 Kg
Spectrum 3:34 Kg
