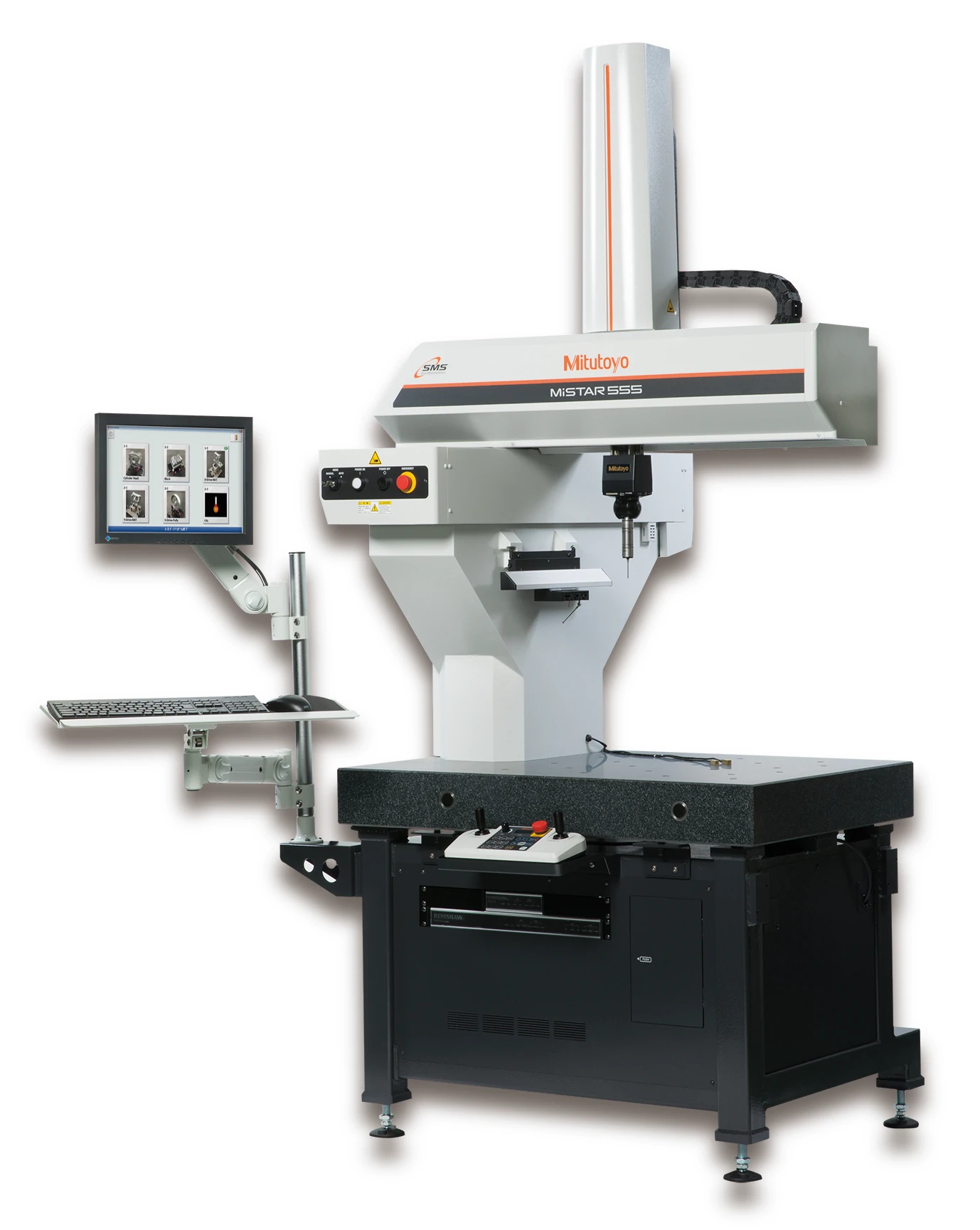

ショップフロア型CNC三次元測定機 MiSTAR 555

    • 形状寸法
    • 三次元座標測定機

メーカー名:株式会社ミツトヨ

概要

耐環境性に優れた三次元測定機

特長

幅広い精度保証温度範囲

精度保証温度範囲10℃~40℃。
リアルタイムでのワーク温度補正により温度慣らしを必要とせず、温度環境による設置場所を選びません。

汚れに強い

新開発の汚れに強い耐環境型アブソリュートスケール(従来比2倍以上)を使用しており、本体可動部にはリニヤガイドを採用しました。従来のエアーベアリングでは「かじり」や「目詰まり」を防ぐため清浄な環境とエアーが必要でしたが、リニヤガイドによりエアーレス化と耐環境性の向上を実現しました。オイルミストが飛散する現場での使用でも長期間メンテナンスフリーを実現します。

省エネルギー

幅広い精度保証温度範囲とエアレス化により、エアコンやエアー供給に関わる設備を抑えることができ、従来機に比べて大幅にランニングコストを削減することができます。

効率的な作業

測定範囲570×500×500mmを確保し、3面オープン構造によりワークへのアプローチが可能です。

仕様

測定範囲570mm(X)×500mm(Y)×500mm(Z)
移動速度
CNCモードAUTO
各軸最大350mm/s
移動速度
CNCモードMANUAL
各軸最大133mm/s
移動速度
J/Sモード
0~80mm/s
測定速度
CNCモードAUTO
1~5mm/s
測定速度
CNCモードMANUAL
1~5mm/s
測定速度
J/Sモード
0~3mm/s
駆動加速度各軸1556mm/s2
最小表示量0.0001mm
測定物最大高さ660mm
測定物最大質量120kg
測定テーブル755×730mm
