概要

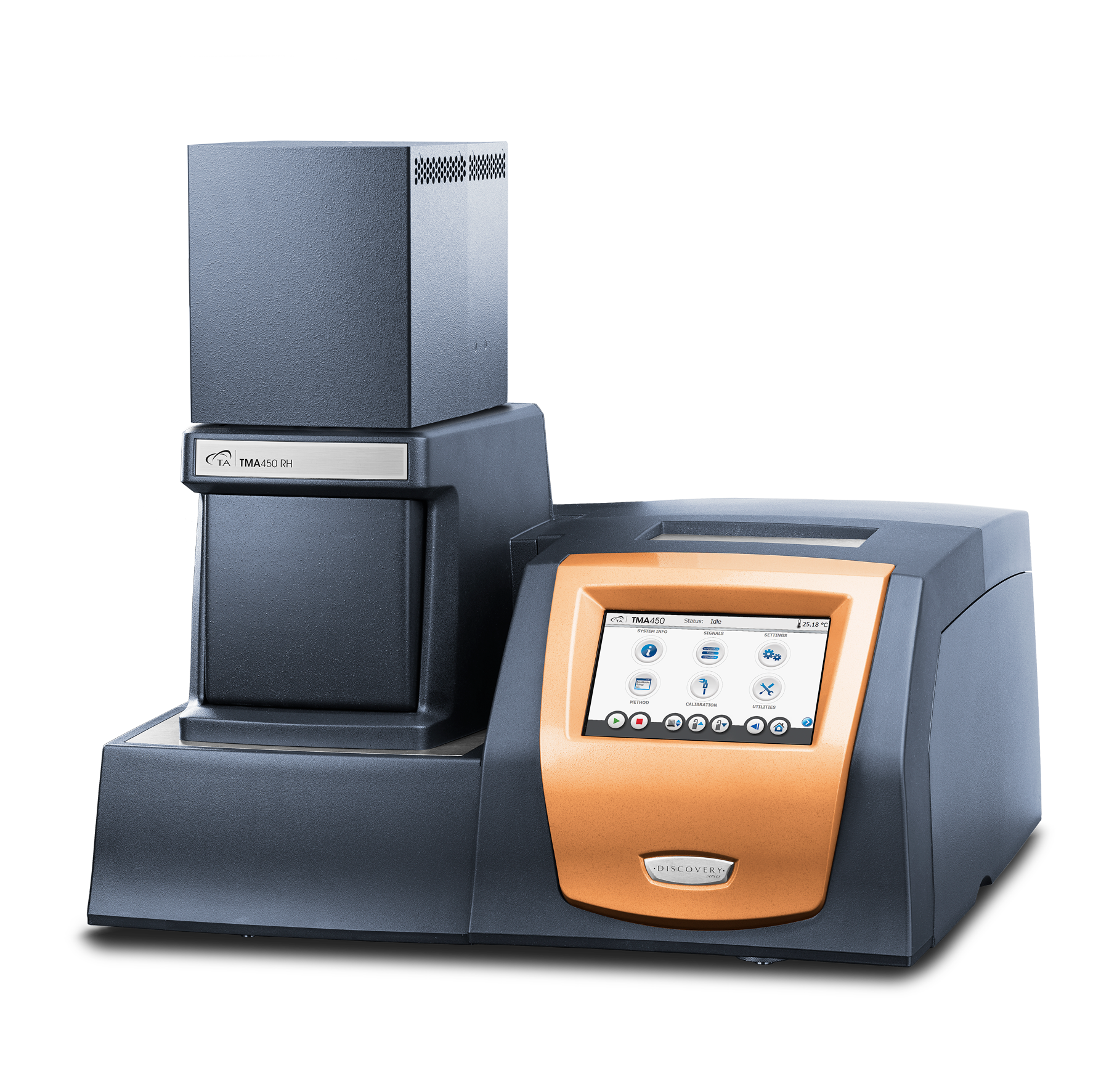

新型のTMA 450 RHは、幅広い範囲の温度および相対湿度で相対湿度実験を制御できるスタンドアロン型の計測装置です。CHE、CTEの測定、Tgの変化の追跡、動的実験はすべて、制御された相対湿度環境下で実行されます。
・相対湿度範囲と温度範囲の広さは、市販の測定装置において最高レベル
・膨張性が低い石英フィクスチャーを幅広く取り揃えており、業界最先端のベースライン平坦性を実現し、優れた寸法変化測定が可能
・非接触式で摩擦の無いモーターが0.001N~2Nの荷重を実現し、幅広いサンプルを測定可能
・動的、クリープ、応力緩和、一定ひずみなどの実験のための高度なモードを装備
・装置の制御、データ分析、レポート作成まで可能なソフトウェアTORIOSにより、スムーズな測定環境を提供
・革新的な「アプリスタイル」のOne-Touch-Away™式タッチスクリーンにより、ワンタッチで装置が操作でき、使いやすさが向上
特長
重要なファーナス、寸法測定、雰囲気制御コンポーネントの設計と統合におけるTAインスツルメントのエンジニアリング技術は、優れたTRIOSソフトウェアと融合し、Discovery TMA 450の構成の柔軟性と最大限の汎用性を保証します。
・非接触、摩擦のないモーターは、0.001~2Nの荷重を伝達し、柔らかい圧縮性エラストマーから硬い複合材料まで、幅広いサンプルの測定が可能
・広範囲の高分解能測定トランスデューサは、最大26mmのサンプル長、±2.5mmの測定範囲に対応し、15nmの分解能で正確な寸法変化測定を実現
・Modulated TMA(MTMATM)、ダイナミックTMA、クリープ、応力緩和の高度なテストモードは、機能を拡張し、材料の機械的挙動に関するさらに貴重な情報をユーザーに提供
・便利な機械式冷却アクセサリ(MCA70)は、液体窒素のコストや手間をかけずに、-70℃まで冷却制御が可能
・優れたTRIOSソフトウェアは、装置制御、データ解析、レポート作成用の複合パッケージで、優れたユーザーエクスペリエンスと使いやすさを提供、トレーニング時間の短縮、新しいレベルの生産性を実現
・新しく革新的なアプリ形式タッチスクリーンは簡単なOne-Touch-AwayTM機能を搭載し、これにより使い勝手が向上し、今までよりも容易に優れたデータを取得可能
ファーナス
TMA450の特徴は、-150~1000℃の範囲の温度と、0.1~100℃/minの範囲の安定した加熱速度を最も精密に制御するために設計された高い応答性の低質量ファーナスです。
ファーナスは、正確な寸法変化測定に必要な優れたベースライン性能、およびModulatedTMATM操作に必要なダイナミック温度制御を保証します。
空冷機能により、わずか10分に実験間の冷却時間を短縮し、ラボの生産性が大幅に向上します。ファーナスの上部に組み込まれたlnconel®718デュワーは、-150℃ まで液体窒素冷却が可能です。また、装置をオプションの液体窒素フリー機械冷却アクセサリ(MCA70)に接続して-70℃まで冷却できます。
広い温度範囲に加えて、実験間の冷却時間をさらに改善するだけでなく、周期的な加熱/冷却実験を実行する機能を提供します。
サンプルステージ
サンプルステージとプローブは石英製で、-150~1000℃の範囲の操作のために最適化されています。
石英は、その剛性、腐食への不活性性および非常に低い熱膨張性のため、理想的な材料です。簡単にアクセス可能なステージにより、プローブあるいはフィクスチャーの取付け、サンプルの装着および熱電対の配置が容易になります。石英プローブは、膨張、針入、屈曲(3点曲げ)および引張りの変形モードで使用するように設計されています。
内蔵されたデュアルインプットガルモジュールは、最大200ml/minの流量でサンプル領域に雰囲気(空気、アルゴン、ヘリウムまたは窒素)を提供します。
高性能変位トランスデューサ
TMA450の心臓部は、幅広い変位および温度範囲(-150~1000℃)にわたり、サンプル寸法の変化を非常に高い精度・正確度で直接測定する変位トランスデューサです。
測定システムは、長さ26mmまでのサンプルに、15nm分解能および±2.5mmのダイナミックレンジを提供します。変位のトランスデューサは温度のドリフトから隔離され、安定したベースライン性能および再現性を保証します。
摩擦のない荷重モータ
非接触モーターは0.001~1Nの範囲にわたって、サンプルに摩擦のない制御荷重を与えます。
荷重は分銅を加えることのより2Nまで負荷が可能です。
荷重モーターの精密な制御は、すべての変形モードで品質測定に必要な静的、ランプ、または振動の動的荷重を生成します。制御された荷重を使用して標準的な温度ランプから小さい振幅のダイナミックTMAまで、DiscoveryTMA450は最高レベルの感度と正確度で幅広い材料特性を取得できるよう装備されています。
仕様
温度範囲 | 5–120 °C |
温度精度 | ±0.1°C |
加熱/冷却速度 | 0.01–1°C/min |
湿度範囲 | 5– 95% (see chart) |
湿度精度 | 5–90%±3% 90–95%±5% |
湿度上昇速度 | 0.1–2%RH/min |
最大サンプルサイズ | 26mm |
測定精度 | ±0.1% |
感度 | 15nm |
荷重範囲 | 0.001–2N |
周波数範囲 | 0.01–2Hz |
