組立式無響室

音・振動

無響室

メーカー名：ソノーラテクノロジー株式会社

概要

・プレハブ方式による現地短期施工が可能
・規格品に加え、測定対象、搬入条件、作業性などに応じた個別設計に対応
・移設可能な構造で、設置レイアウトに応じた柔軟な計画が可能
・用途に応じた音響性能、寸法、構成の最適化に対応

特長

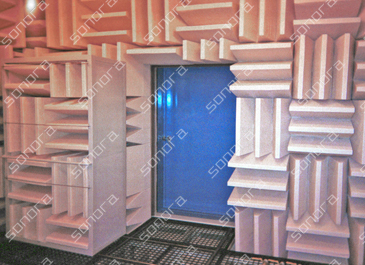

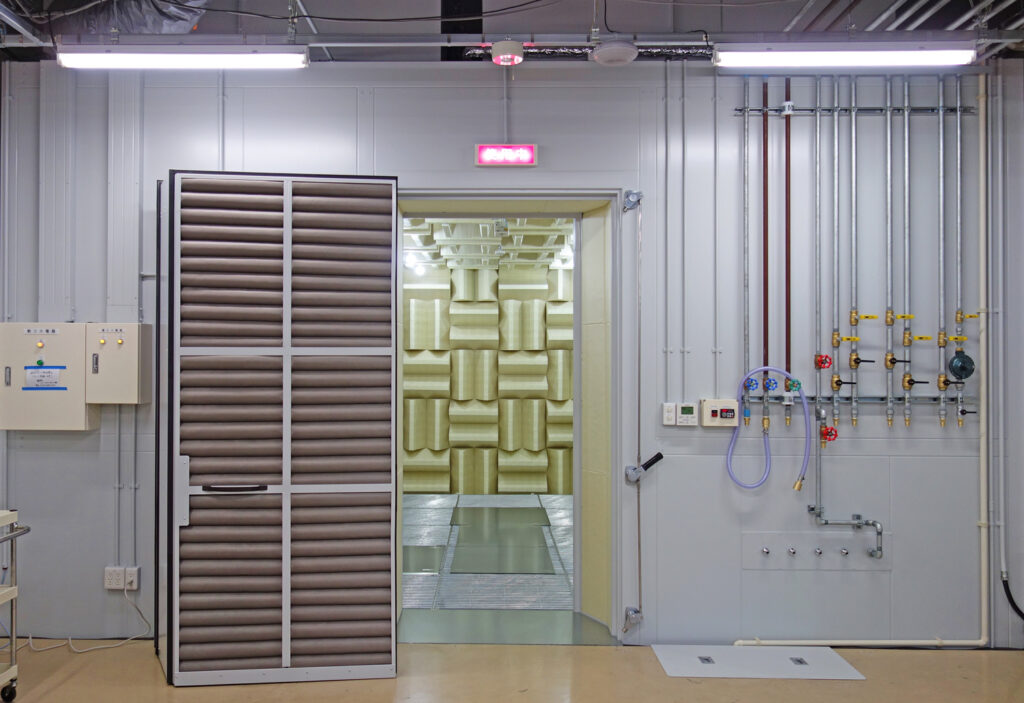

組立式無響室は、ソラメタパネルと吸音クサビを壁、天井、床に使用した、全6面から構成されています。
一般的な無響室は、コンクリートや石膏ボード、コーディランクロスタイプ吸音クサビを使用しますが、ソノーラテクノロジー株式会社の無響室は、組立式のため、低価格・高精度で、移設も可能です。また、新開発のXタイプは最小限のスペースで最大限の効果を発揮出来ます。

測定対象	精密機器・自動車部品・電子部品・ナノテク関連製品・環境関連・他
測定目的	音響パワーレベル・音響インテンシティ測定・異音検査・製品性能音響測定・他
測定機器	普通,精密騒音計・FFTアナライザ・振動計・各種音響評価機器・他

設置について

プレハブ方式のため現場での短期施工が可能です。

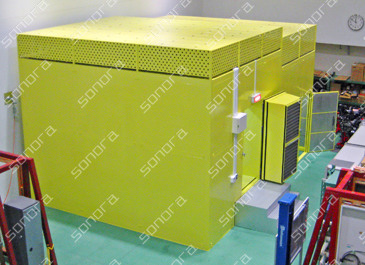

組立式無響室は、ソノーラテクノロジー株式会社　工場で製作した遮音パネルやフレームを現場で組み立てます。従来のコンクリートやボードで施工する方法とは異なり、小さなサイズであれば数日、大型のサイズで1～2週間という短期間での施工が可能です。
※海外輸出、組立実績も多数あります。

仕様

トップクラスの遮音性能を保証します。
無響室の遮音性能はソノーラテクノロジー株式会社　他社の追随を許しません。設置環境によっては、無響室内の暗騒音が0㏈に近い環境になります。ソノーラテクノロジー株式会社製無響室を導入することにより、高度な音響測定空間を実現可能です。

遮音量（透過損失）／dB

遮音量（透過損失）／dB
Hz		63	125	250	500	1K	2K	4K	8K
遮音量保証値	X	(25)	30	36	40	49	53	55	54
	S	(28)	35	41	45	51	55	57	56
	H	(32)	40	46	50	56	60	62	61
遮音量実績値	X	36.8	52.4	55.3	61.8	66.2	70.0	79.3	79.9
	S	42.4	43.0	53.9	67.1	67.7	71.9	75.4	84.9
	H	34.8	51.0	63.5	69.8	73.8	78.3	81.6	88.1

公表遮音性能について

ソノーラテクノロジー株式会社では遮音性能を保証しています。雑音信号発生器・スピーカー・普通騒音計または精密騒音計を使用し、 JISA1417:2000に準じた測定（透過損失試験）を実施し、試験成績は「測定結果報告書」として提出します。

測定可能範囲/m

測定可能範囲計算
Hz		63	80	100	125	160	200	250
測定可能範囲m	X-3	0.29	0.46	0.68	0.91	1.13	1.62	2.84
	S-3	0.14	0.17	0.22	0.29	0.43	0.53	0.95
	H-3	0.35	0.51	0.82	1.55	3.14	3.14	3.14
