SV-100/SV-50　溶接プロセス可視化システムShield View

ガス流れ

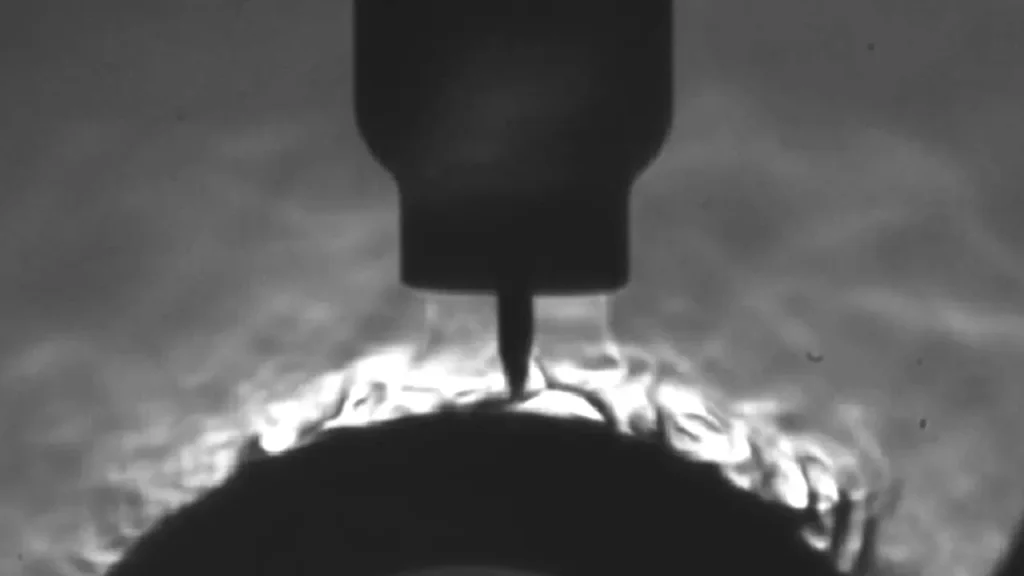

シールドガスやアシスタントガスの流れ、広がり、乱れを確認します。

スパッタ

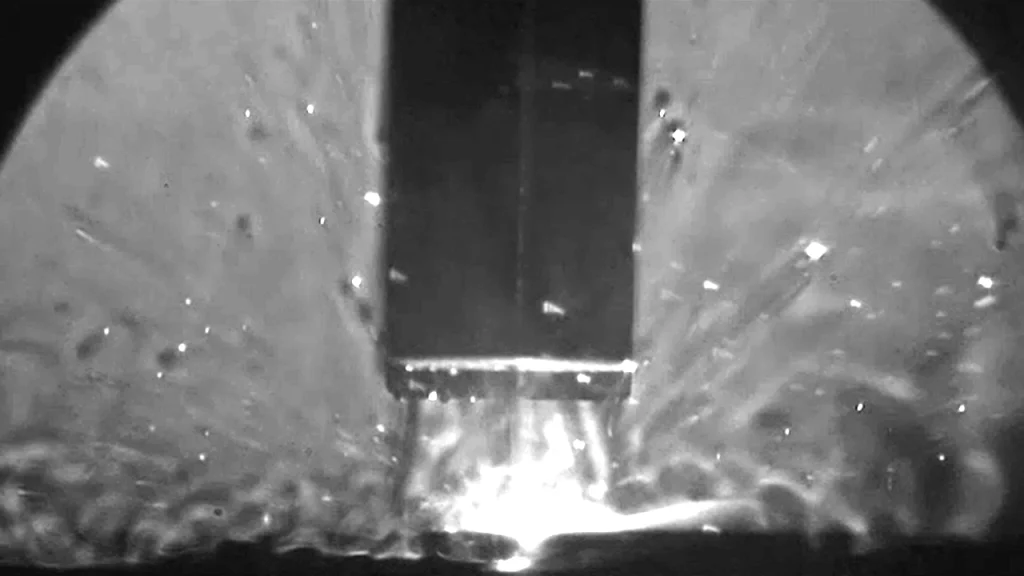

溶接中の発生タイミングや飛散方向を映像で確認します。

プルーム　_{※撮影協力：大阪大学　接合科学研究所}

レーザー溶接時の発生位置、高さ、広がりなどを確認します。

ヒューム

ヒュームの発生、拡散、集塵時の流れを確認します。

01　発生状態をみる

プルーム、ヒューム、スパッタなどが、いつ・どこで・どのように発生しているかを確認。

02　条件による違いを比べる

レーザー出力、ガス流量、ノズル位置、エアナイフなど、条件変更による現象の違いを比較。

03　改善条件を検討する

可視化した現象と溶接結果を照らし合わせ、溶接条件や周辺設備の検討に活用。

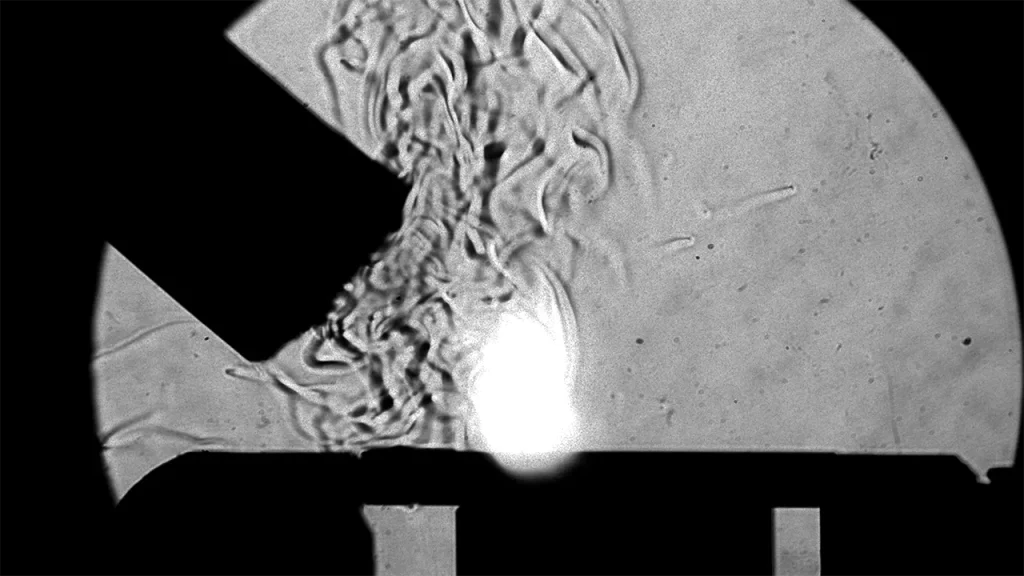

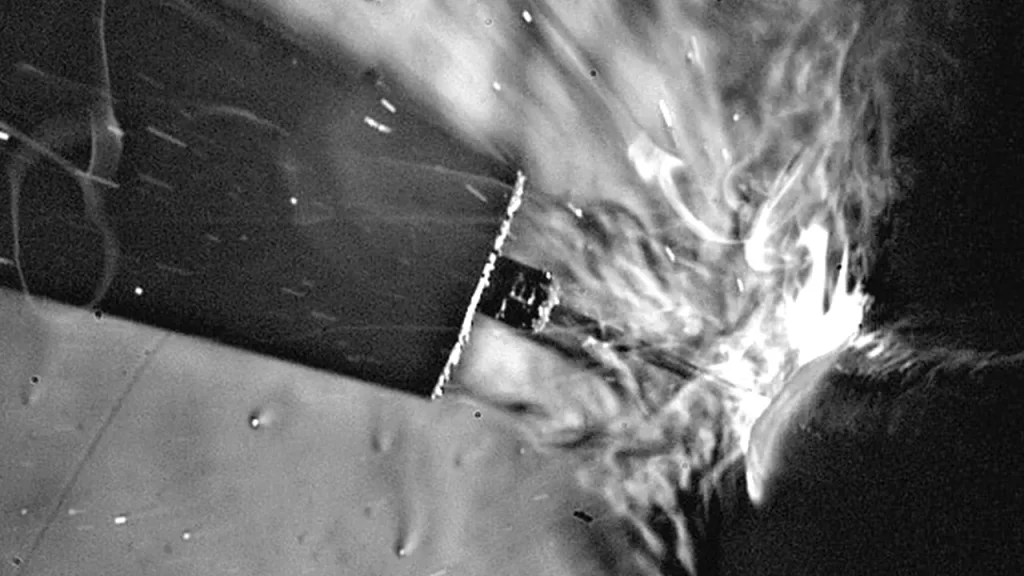

レーザー溶接中に発生するプルーム、ヒューム、スパッタ、アシストガスなどの挙動を可視化。レーザー出力やガス条件を変更し、溶接中の現象がどのように変化するかを比較しました

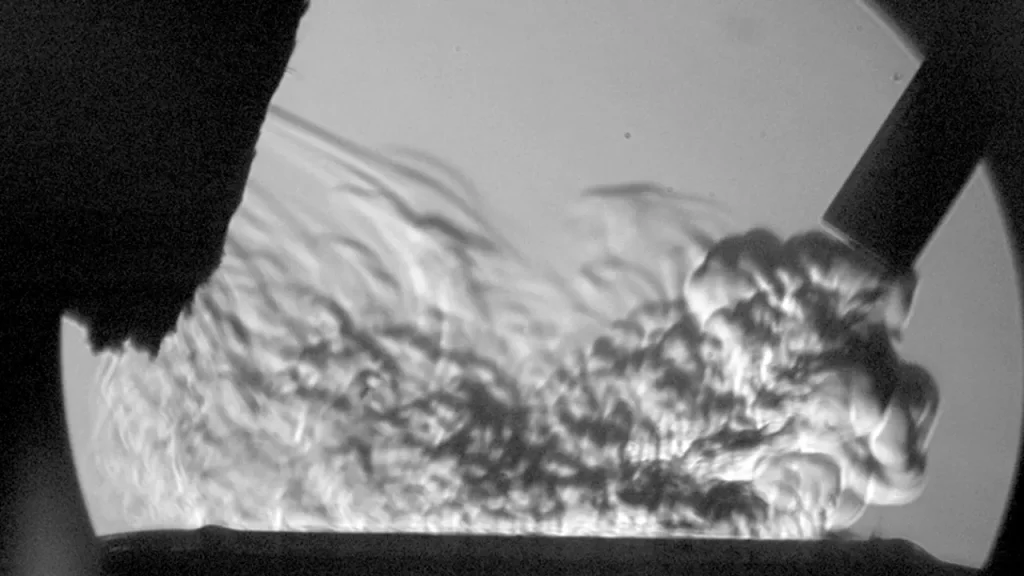

レーザー溶接時に発生するプルームを、エアナイフあり／なしの条件で可視化・比較しました。プルームの挙動がどのように変化するのか、さらに溶接後のビード外観の違いとあわせて確認しています。

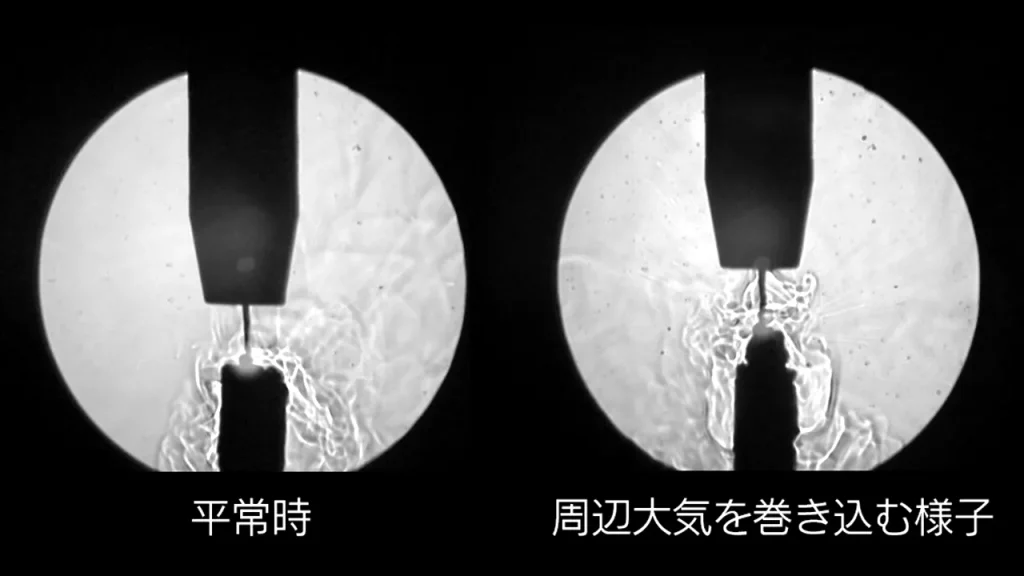

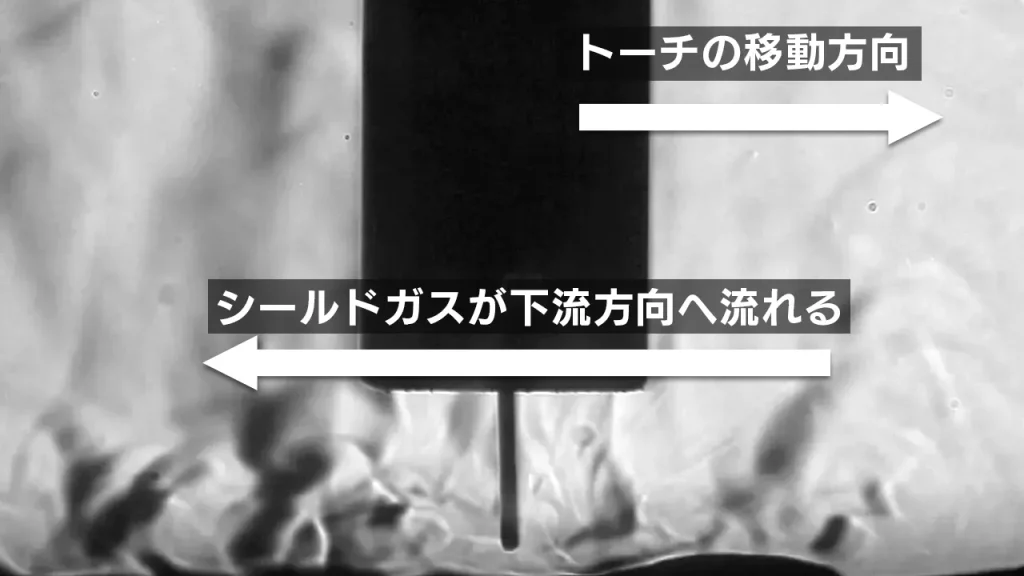

TIG溶接中のアルゴンガスを可視化し、アーク周辺での広がりや流れの変化を観察しています。ガス流量やノズル位置、周囲気流の影響を確認する際に活用できます。

01　配置　観測範囲に溶接部を合わせる

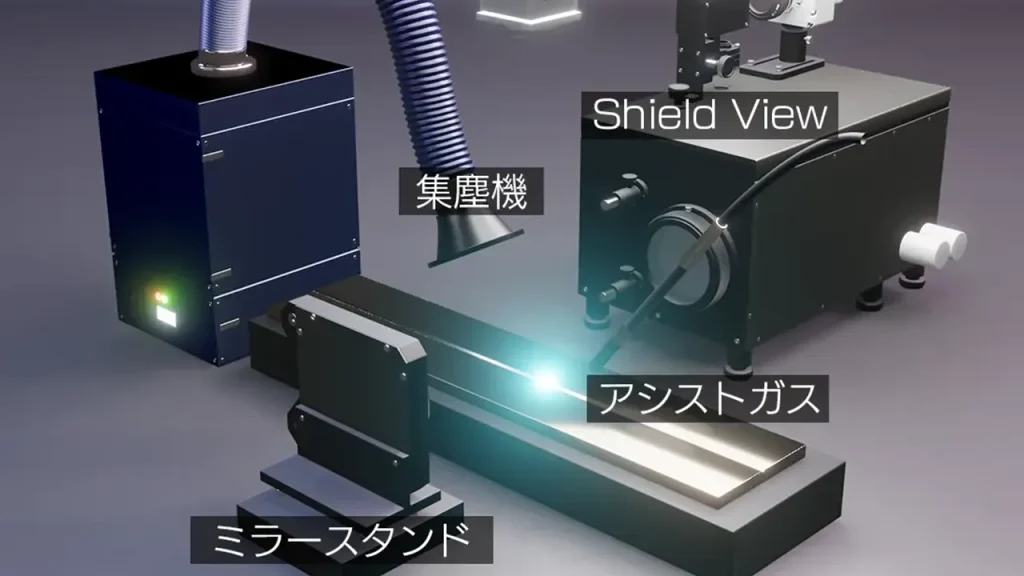

設備周辺のスペースと観測したい範囲を確認して配置します。

02　可視化　流れや飛散を光学的に捉える

シュリーレン法を利用し、通常撮影では見えにくい現象を可視化します。

03　撮影　ハイスピードカメラで記録

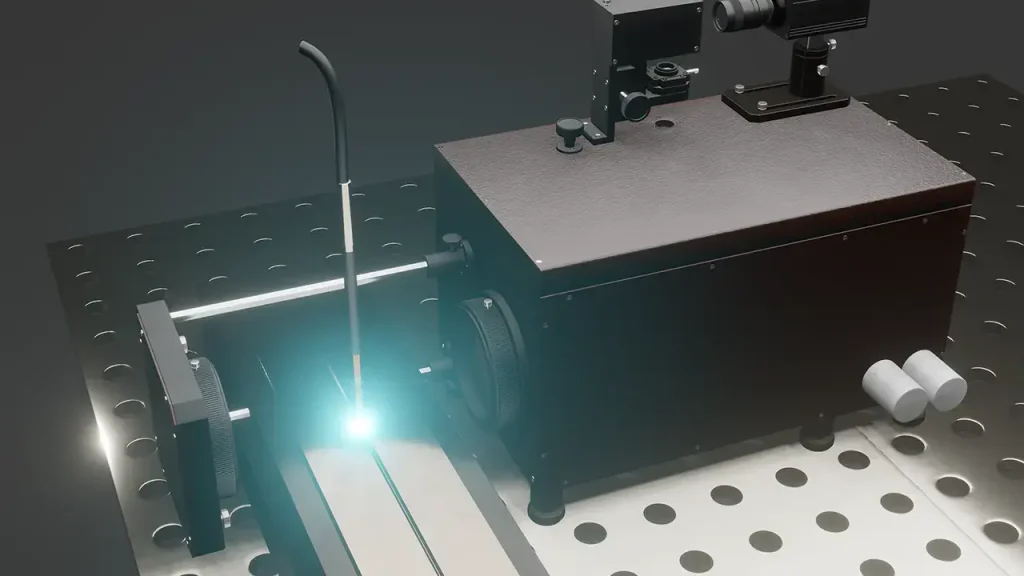

対象現象の速度や必要な解像度に合わせたカメラ構成で撮影します。

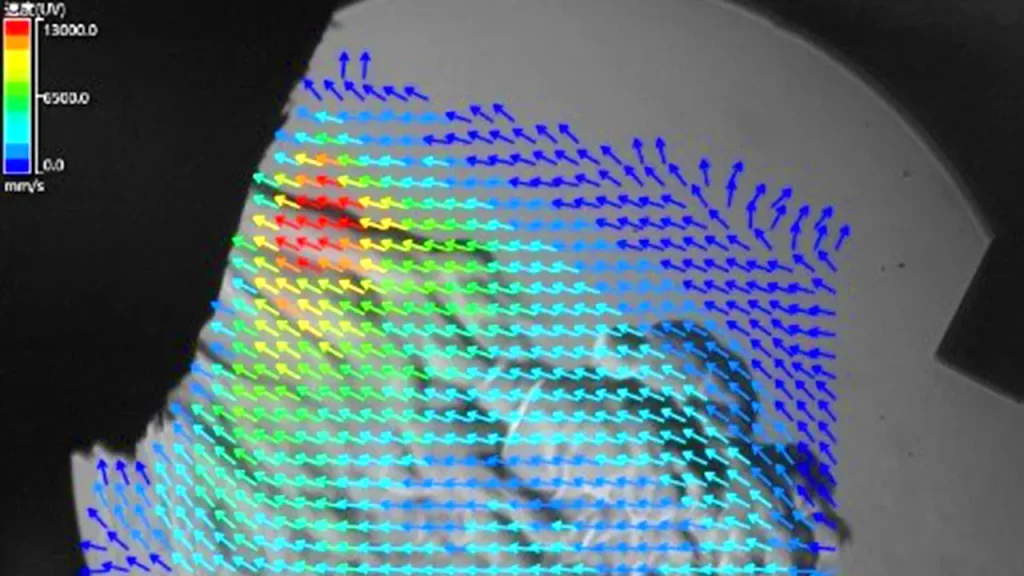

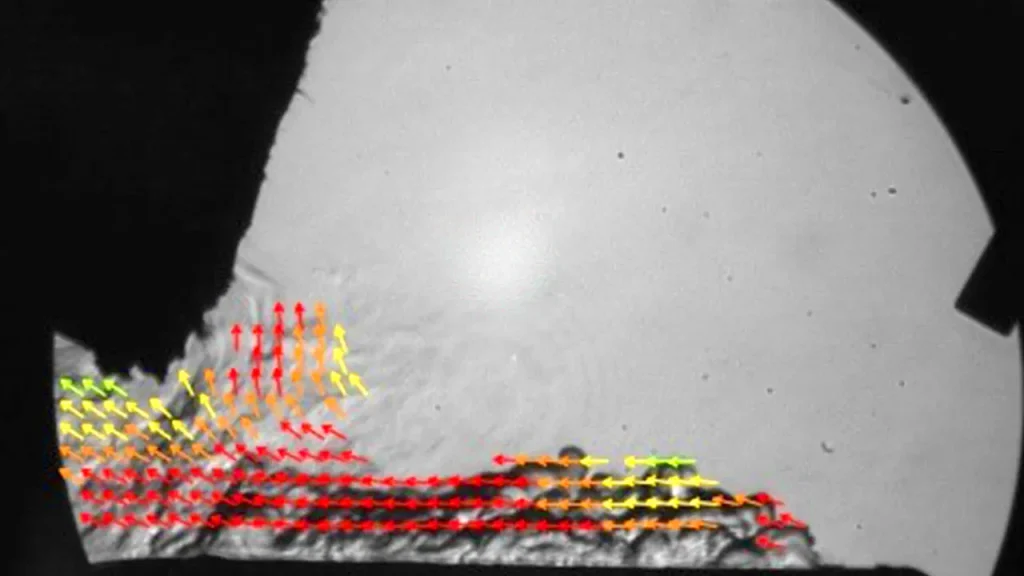

Shield Viewで撮影した溶接中の可視化映像を、動画画像処理ソフト KM 2.0で解析した例です。

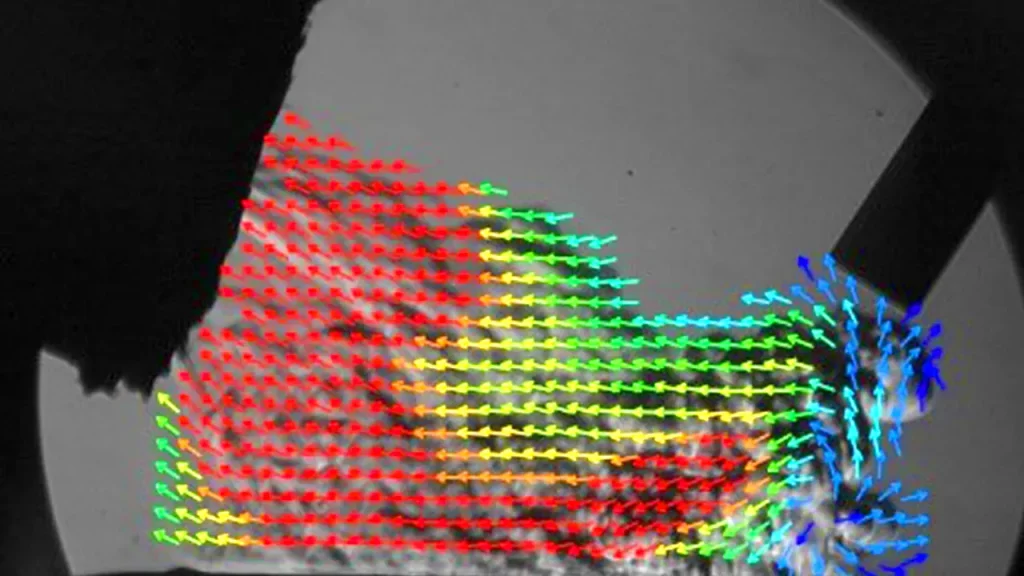

映像内のスパッタを画像処理で抽出し、発生数や発生タイミングの比較に活用できます。溶接条件ごとのスパッタ発生傾向を確認したい場合は、KM 2.0による動画解析もご相談ください。

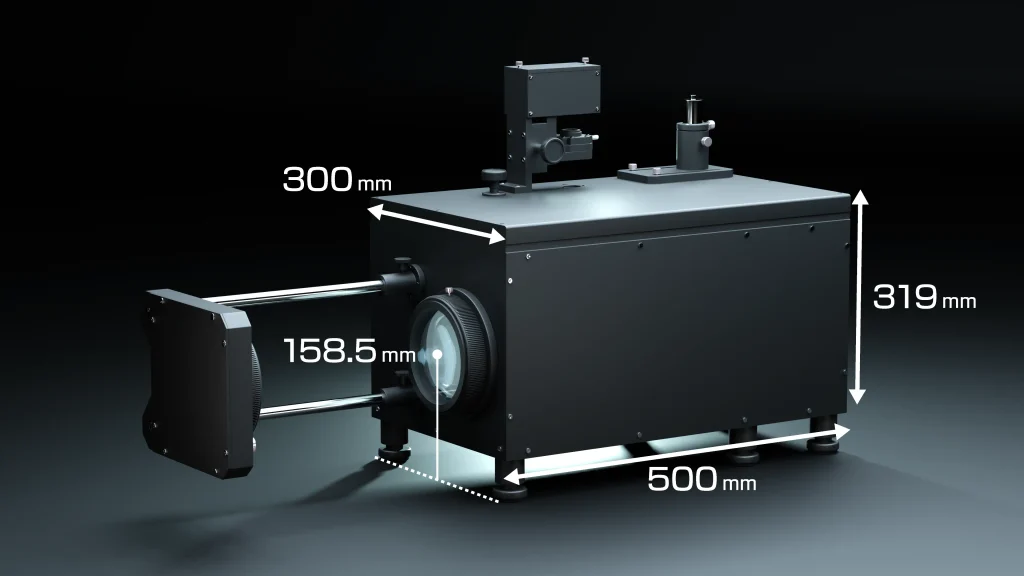

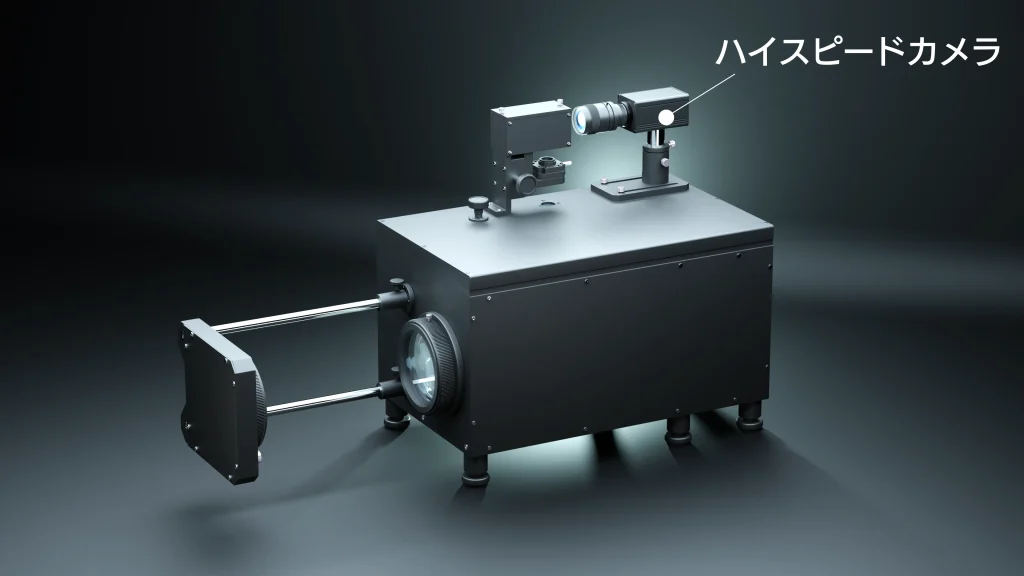

SV-100　観測有効径Φ100mm

溶接部周辺のガス流れや飛散現象など、比較的広い範囲を観察したい場合に適したモデル。

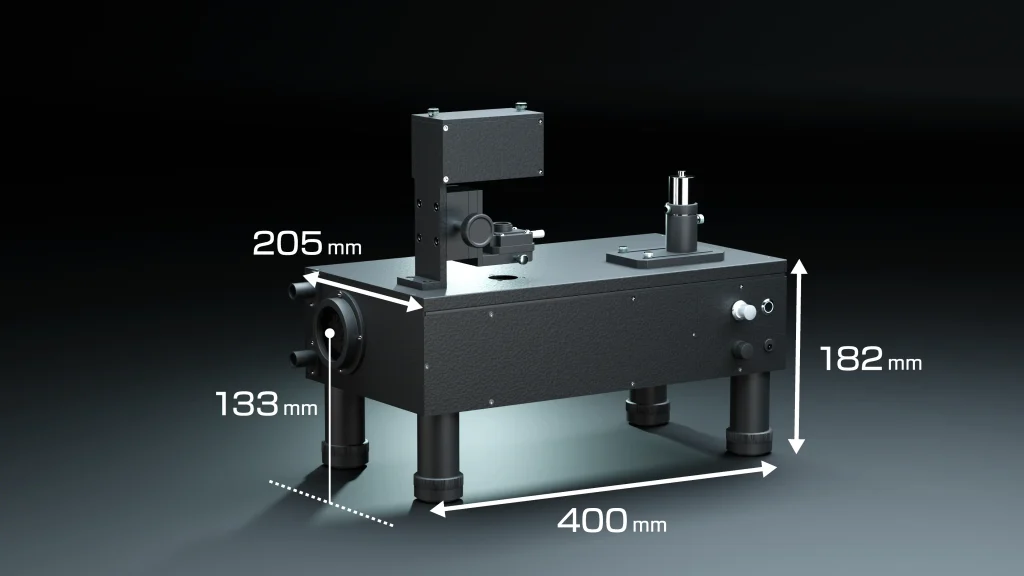

SV-50　観測有効径Φ48mm

装置周辺など、限られたスペースでの撮影・設置に適したコンパクトモデル。
