概要

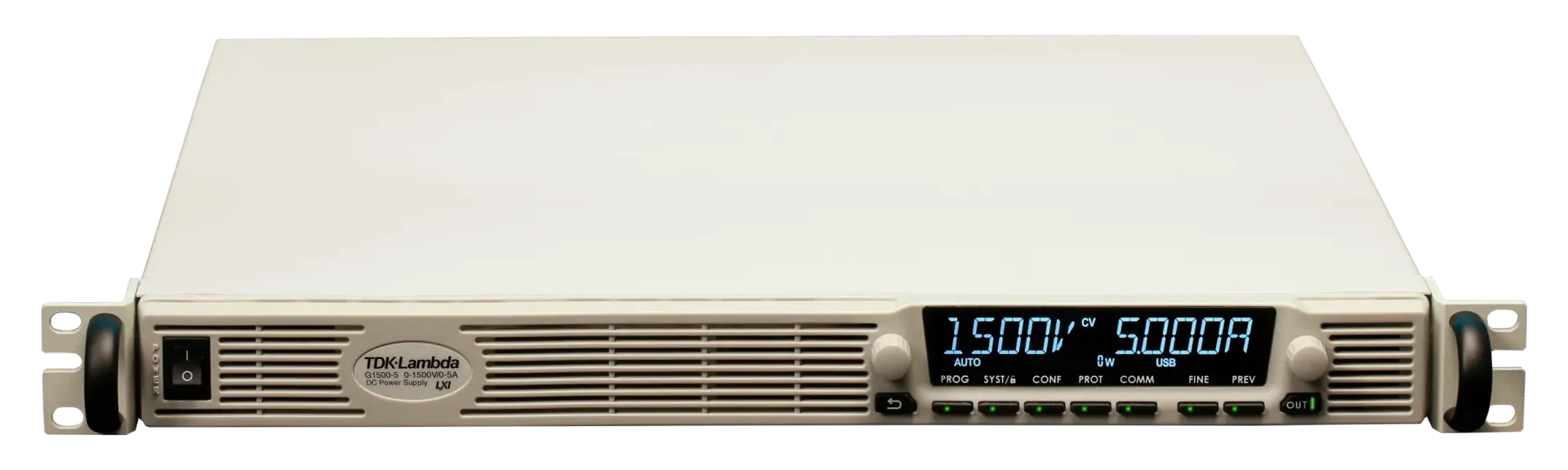

業界最小クラスサイズ7.5kWモデル
・高さ1U（43.6mm）で出力電力7.5kW
・出力電圧1000V、1500Vのラインアップあり
・豊富な通信インターフェース装備
特長
業界最小クラスサイズ
出力電力7.5kWで高さ1U/43.6mm（GSPL15kWモデル：高さ2U、22.5kWモデル：高さ3U）
豊富な通信インターフェース
標準装備：USB、RS232C/485、LAN、絶縁アナログコントロール
オプション：GPIB、Modbus-TCP、EtherCAT
ワールドワイド対応の安全設計
UL61010-1、CSA22.2 No.61010-1、IEC61010-1、EN61010-1 各認定
CE/UKCAマーク、RoHS指令対応、無償保証期間5年

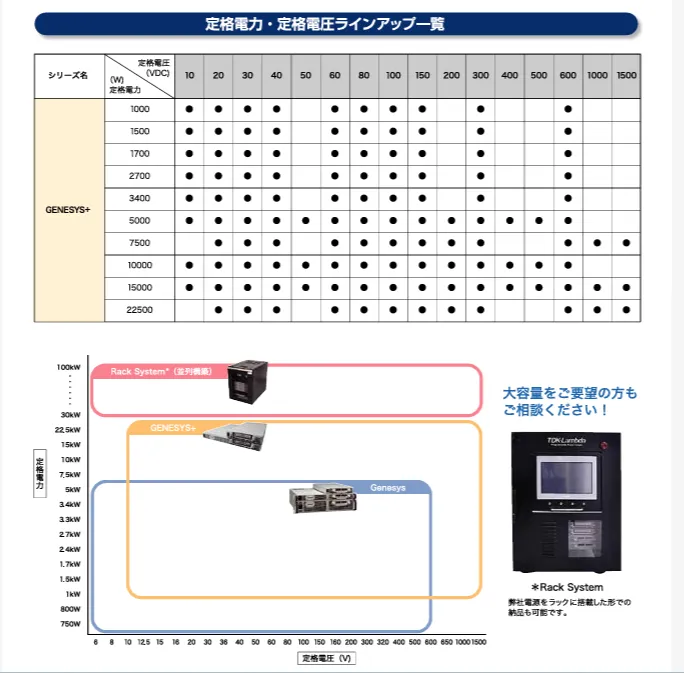

GENESYS+シリーズ ラインアップ
1kW、1.5kW、1.7kW、2.7kW、3.4kW、5kW、7.5kW、10kW（GSPモデル）、15kW（GSP、GSPLモデル）、22.5kW（GSPLモデル）
動作モード・各種機能
CV（定電圧）、CC（定電流）、CP（定電力）、メモリ機能（任意出力波形保存）、スルーレート機能、内部抵抗調整機能
ソフトウェア無償提供
電源操作、各種設定ができるソフトウェアを弊社ホームページよりダウンロード可能
用途例
・計測機器
・工業用自動機器
・文教・大学研究機器
・自動車関連検査機器
・半導体製造装置
・バッテリー充電機器
仕様
| モデル：GENESYS+7.5kW | ||||||||||||
| 出力 | 定格電圧 | 20V | 30V | 40V | 60V | 80V | 100V | 150V | 300V | 600V | 1000V | 1500V |
| 定格電流 | 375A | 250A | 188A | 125A | 94A | 75A | 50A | 25A | 12.5A | 7.5A | 5A | |
| 定格電力 | 7500W | 7500W | 7520W | 7500W | 7520W | 7500W | 7500W | 7500W | 7500W | 7500W | 7500W | |
| 入力電圧 | 3相200Vモデル（170～265Vac）、3相480Vモデル（342～528Vac） | |||||||||||
| 効率（％）（200/380Vac） | 91 | 91 | 91 | 91 | 91 | 91 | 91 | 91 | 92 | 92 | 92 | |
| リップルノイズ （5～1MHz:実効値） | CVモード | 10ｍＶ | 10ｍＶ | 8ｍＶ | 12ｍＶ | 15ｍＶ | 15ｍＶ | 20ｍＶ | 60ｍＶ | 100ｍＶ | 250ｍＶ | 500ｍＶ |
| CCモード | 900ｍA | 500ｍA | 300ｍA | 150ｍA | 100ｍA | 70ｍA | 45ｍA | 15ｍA | 14ｍA | 10ｍA | 5ｍA | |
| 質量 | 8.5kg以下 | |||||||||||
| サイズ（W×H×D） | 423 × 43.6 × 486.5mm（突起部含まず） | |||||||||||
