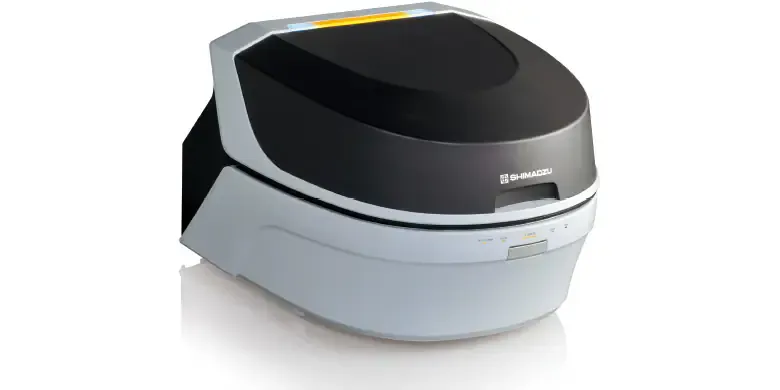

EDX-7200　エネルギー分散型蛍光X線分析装置　

概要

さまざまな形態の試料を非破壊で分析。
EDX-7200は、非破壊で固体・粉体・液体などの元素分析ができる蛍光X線分析装置の特長を生かし、有害元素の受入検査や、医薬品・食品の異物分析、考古学試料や宝石の成分分析など、あらゆる分野の多種多様なアプリケーションで使われています。

特長

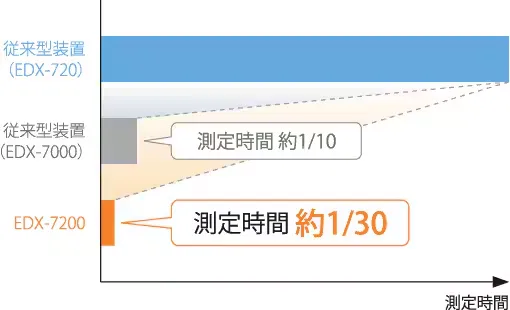

高速 – スループット最大30倍 –

高分解能SDD検出器を搭載し、さらに高計数率を実現することにより、これまでにない検出効率を実現しました。
従来型装置（EDX-720）比30倍の計数量を実現する高速回路を搭載。アルゴリズムの改良と基本性能アップにより測定時間を短縮し、さらに使いやすさも向上しました。

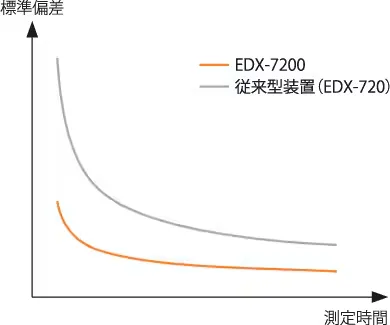

蛍光X線分析では、測定時間を長くして蛍光X線のカウント数を増やすことで精度（繰り返し再現性）を向上させることができます。高計数率のSDD検出器、高速回路を搭載したEDX-7200では、従来型装置（EDX-720）に比べより短い測定時間で目的の分析精度を得ることができます。

高感度 – 検出下限 最大6倍向上 –

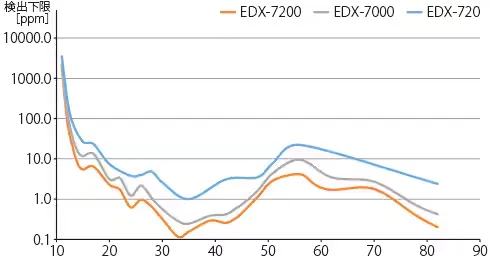

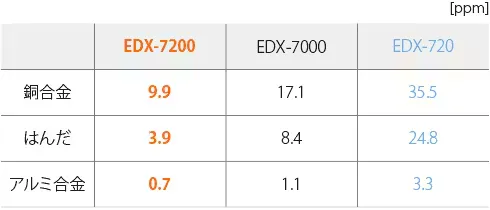

金属の分析では主成分中の微量元素の検出下限が向上しました。

高分解能

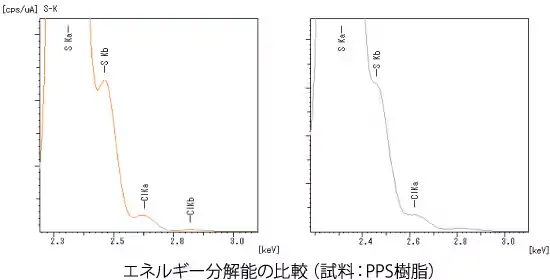

Si(Li)半導体検出器を搭載した従来型装置（EDX-720）と比べ、エネルギー分解能がすぐれています。
異なる元素によるピーク重なりの影響が低減され分析結果の信頼性が向上します。

液体窒素不要

SDD検出器は電子冷却方式のため、液体窒素による冷却は不要です。わずらわしい液体窒素の補充作業から解放されると共に、ランニングコストの低減にも貢献します。

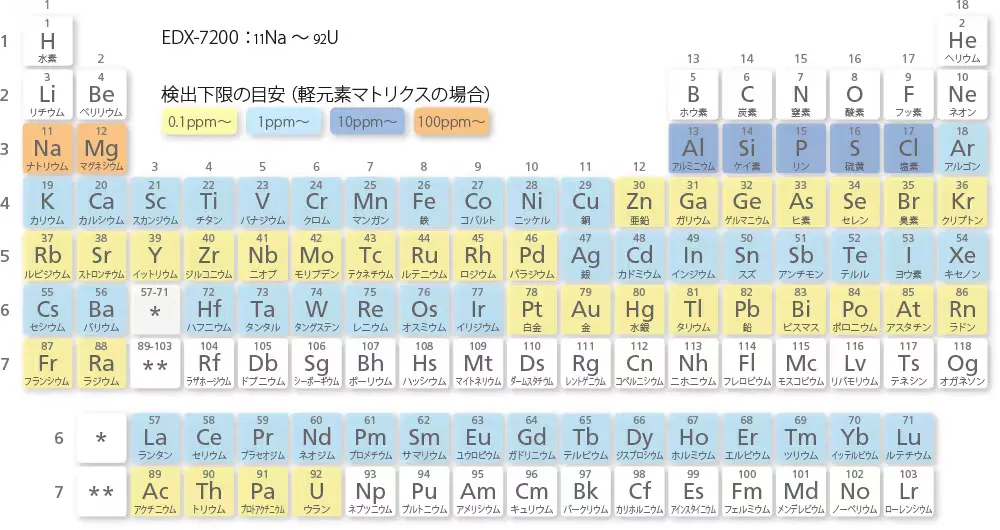

検出元素範囲

卓越した汎用性

微小試料から大型試料、粉末試料や液体試料まで、あらゆる試料に柔軟に対応します。
軽元素の高感度分析に有効な真空測定ユニットやヘリウム置換測定ユニット、自動連続測定を可能にする12試料ターレットもラインアップしています(オプション）。

4種コリメータおよび試料観察カメラ

Φ1，3，5，10mmの4段階を自動切換え

試料サイズに応じて照射径を4段階で切換えることが可能です。
微小異物分析や不良解析はΦ1mm、少量試料にはΦ3mmやΦ5mmと試料形状に合わせて最適な照射径をお選びいただけます。

試料観察カメラも標準搭載

試料観察カメラにより、X線照射位置の確認が行えます。
微小試料を測定する場合や、複数の部位からなる試料の特定箇所にX線を照射したい場、あるいは微量用試料容器を使用する場合などに有効です。

洗練されたデザイン

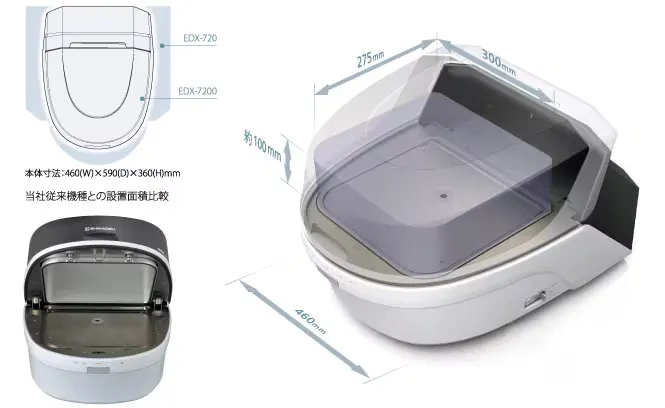

460mm幅のコンパクトなボディサイズで、設置幅を従来型装置（EDX-720）より20%削減しました。
またボディサイズはコンパクトでも、最大300(W)×275(D)×約100(H)mmまでの大型試料（A4相当）をセットできます。
