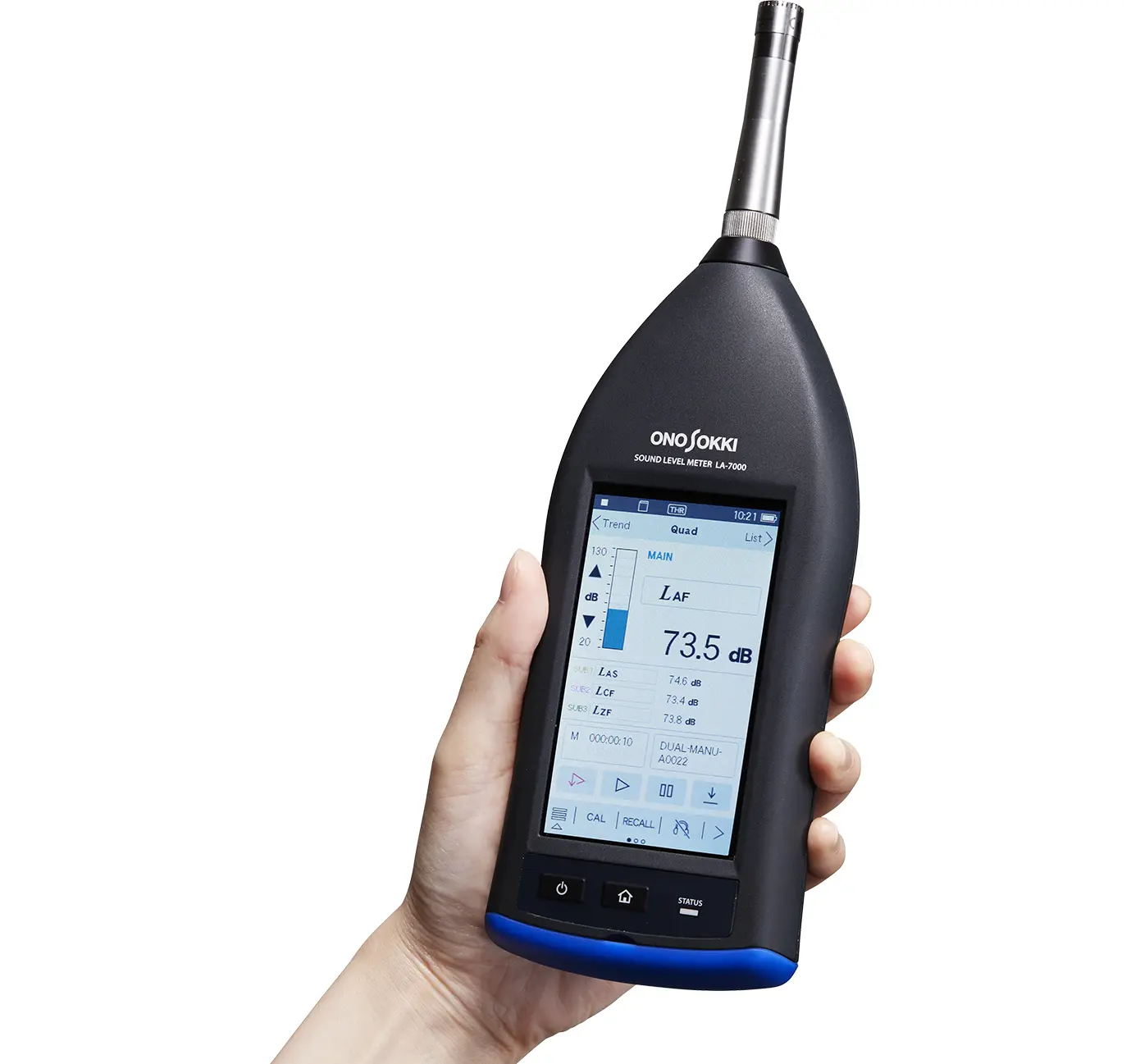

製品概要
・音を聞きながら、計測・分析・録音まで高効率に実現
・１台で、騒音測定、音の収録、周波数分析、異音の音源探査が可能
特長
用途に合わせた3モデル
LA-7700 (クラス1)
【高感度タイプ】 無響室などで、小さな音を測定する方に
測定周波数範囲：10 Hz – 20 kHz
LA-7500 (クラス1）
【広帯域タイプ】 超低周波音から可聴域を測定する方に
測定周波数範囲：10 Hz – 20 kHz / 1 Hz～20 kHz （超低周波機能有効時※2）
LA-7200 (クラス2）
高機能な環境騒音計測を行う方に
測定周波数範囲： 10 Hz – 8 kHz
使いやすさの向上
・タッチパネルの採用
・ワンタッチスタート(メモリ自動保存）キーにより、保存キーの押し忘れのミスを防止
・USBバスパワーの採用により、単3形電池と併用することで長時間の使用も可能
見やすさの向上
4.3インチ(スマートフォン相当)大型カラー液晶の採用
・重ね書きなど、視認性が向上
持ちやすさの向上
前機種(LA-3000)から体積比で35％ダウン
・表示画面を大きくしながらも、本体の持ちやすさを追求し、小型化を実現
機能の向上
周波数分析時に同時録音が可能
・時に録音と分析ができるため、計測時間短縮に繋がる
Allpass音(全帯域の音）とBandpass音（指定周波数帯域の音のみ）の聞き比べが可能
・フィルターモードの中で、AP/BPの切替が可能
仕様
| LA-7700 精密騒音計 | LA-7500 精密騒音計 | LA-7200 普通騒音計 | |||
| 計量法型式承認番号 ※1 | 第TF2210号 第TF228号 | 第TF229号 第TF227号 | 第TS225号 第TS224号 | ||
| 適合規格 | JIS C 1509-1: 2017 クラス1 JIS C 1516: 2020 クラス１ | JIS C 1509-1: 2017 クラス2 JIS C 1516: 2020 クラス2 | |||
| IEC 61672-1：2013 Class 1 | IEC 61672-1：2013 Class 2 | ||||
| ANSI S1.4-2014/Part1 Class1 | ANSI S1.4-2014/Part1 Class2 | ||||
| 測定周波数範囲 | 10 Hz～20 kHz | 10 Hz～20 kHz 1Hz～20kHz（超低周波機能有効時※2） | 10 Hz～8 kHz | ||
| 測定レベル範囲（JIS、IEC） | A: 20～128 dB C: 28～128 dB Z: 34～128 dB | A: 24～138 dB C: 32～138 dB Z: 38～138 dB Z: 50～138 dB（超低周波機能有効時） G: 35～138 dB（超低周波機能有効時） | A: 23～138 dB C: 30～138 dB Z: 36～138 dB | ||
| 自己雑音レベル | A: 12 dB 以下 C: 20 dB 以下 Z: 26 dB 以下 | A: 16 dB 以下 C: 24 dB 以下 Z: 30 dB 以下 G: 27dB以下（超低周波機能有効時） | A: 17 dB 以下 C: 24 dB 以下 Z: 30 dB 以下 | ||
| マイクロホン | MI-1281 | MI-1271 | MI-1471 | ||
| マイクロホンプリアンプ | MI-3270 | ||||
| リニアリティレンジ | ワイドレンジ: 110 dB／ノーマルレンジ: 80 dB | ||||
| レベルレンジ | 10～120 dB(wide)/50～120 dB/40～110 dB/ 30～100 dB/20～90 dB/10～80 dB/0～70 dB | 20～130 dB(wide)/60～130 dB/50～120 dB/ 40～110 dB/30～100 dB/20～90 dB/10～80 dB | |||
| 基準レンジ | 50～120 dB | ||||
| 時間重み付け特性 例：LAF | F（速い）, S（遅い）, I（インパルス）, 10 ms | F（速い）, S（遅い）, I（インパルス）, 10 ms ,10 s（超低周波機能有効時） | F（速い）, S（遅い）, I（インパルス）, 10 ms | ||
| 周波数重み付け特性 例：LAF | A，C，Z 特性 | A，C，Z G特性（超低周波機能有効時） | A，C，Z 特性 | ||
| 測定項目 | Lp, Leq, LE, Lmax, Lmin Lpeak, LN (L5, L10, L50, L90, L95, Lhigh, Llow, Lave.任意の2個のLN値) | ||||
| サンプリング間隔 | 15.6 μs (Lp、 Leq、 LE、 Lmax、 Lmin、 Lpeak)、 100 ms (LN) | ||||
| 測定時間 | 例：毎正時10分の繰り返し計測で24時間測定する場合、 M.T：10 min, P.T：1h, T.T：24h となる | ||||
| 計測時間（Meas. Time） | 手動(OFF)、任意設定 0.1～199 hour 59 min 59.9 sec まで 分解能：0.1 sec | ||||
| 周期時間（Period Time） | 1 min～24 hour まで 分解能：1 min | ||||
| 全測定時間（Total Time） | 0.1 sec～999 hour 59 min 59.9 sec まで 分解能：0.1 sec | ||||
| スタート種類（スタートモード） | マニュアルスタート、タイマースタート、カウントダウンスタート、レベルスタート | ||||
| 表示機能 表示器 | カラーバックライト付き 4.3 インチ液晶表示器（タッチパネル対応） | ||||
| デジタル表示 | 4 桁／分解能 0.1 dB ／表示周期 1 s | ||||
| バーインジケータ | ワイドレンジ：表示範囲 100 dB／ノーマルレンジ：表示範囲 70 dB | ||||
| 電池残量表示 | 4段階表示 | ||||
| オペレートモード | （オンライン）モード | 標準 ：SLM-Single、Dual、Quad、Filter1/1、RTA1/1 オプション ：Filter1/3(LA-0702）、RTA1/3(LA-0702)、FFT（LA-0703)、LSIM（LA-0707）、SQE 定常音（LA-0708A） | 標準 ：SLM-Single、Dual、Quad、Filter1/1、RTA1/1 オプション ：Filter1/3(LA-0702）、RTA1/3(LA-0702)、FFT（LA-0703)、LSIM（LA-0707） ※「SQE 定常音（LA-0708A）」オプション不可。 | ||
| オフラインモード (LA-0704 必要） | 標準：SLM-Single、Dual、Quad、Filter1/1、RTA1/1 オプション：Filter1/3（LA-0702)、RTA1/3（LA-0702）、FFT（LA-0703） ※ LSIM（LA-0707）、SQE 定常音（LA-0708A）は、Ver4.0以降にて対応。 | ||||
| 重ね書き表示 （Overlay） | 重ね書き 表示 | 標準：RTA1/1 オプション：RTA1/3（LA-0702） | |||
| 暗騒音補正 表示 | 標準：RTA1/1 オプション：RTA1/3（LA-0702） | ||||
| メモリ機能 | SD/SDHCカード内に保存（ SDHCカード 32 GBまで使用可能） | ||||
| メモリモード | MANUAL（CSVファイル）、AUTO（瞬時値、演算値、CSVファイル） ………標準機能 LOGGING（瞬時値 10 ms or 100 ms、CSVファイル） ………標準機能 RECORD（WAVEファイル:64 kHzサンプリング） ………LA-0704必要 | ||||
| パネルコンディションメモリ | 内蔵メモリ および SD/SDHCカード （内部メモリ： 任意書換え 5個、EZコンディション5個、電源OFF時のコンディション1個） （SD/SDHC： 個数は、SD/SDHCカード容量による） | ||||
| 簡易測定モード | 5モード （EZ1:LAeq+LCpeak、EZ2:Record、EZ3:Logging 100 ms、EZ4:NC、EZ5） | ||||
| 時計機能 | 内蔵（年／月／日／および時：分） 連続動作時間：約1年（充電時間：完全放電状態から24時間） | ||||
| 校正履歴機能 | 内蔵メモリ（保存点数：約100点） 内容（校正値、調整用VR位置、使用した音響校正器/内部基準信号、校正日時） | ||||
| レジューム機能 | 内蔵メモリに測定コンディションを保存 | ||||
| 校正 | 基準信号 （外部機器接続時のための出力） | 内部発信器による電気的校正（1 kHz 正弦波） ノーマルレンジ：フルスケールの－6 dB、ワイドレンジ時フルスケールの－16 dB | |||
| 推奨校正器 | SC-2500A | SC-2500A,SC-2120A | |||
| Phone 出力 （ヘッドホン出力） | 実音、または収録音（再生音） 1/1オクターブFilter（標準機能）, 1/3オクターブFilterモード（オプション：LA-0702）使用時は、 選択された１バンドの実音、または収録音（再生音）。 レベルシミュレータ（LSIM：LA-0707）の「UD」選択時はレベル編集音、 「AP」選択時は実音 最大出力：0.03 mW（ 63 Ω：1 kHzにて）、コネクタ：ステレオφ3.5 | ||||
| AC 出力 | A/C/Zのいずれかを画面（Main）に連動して出力 | ||||
| AC 出力レベル | 出力レベル：0.707 Vrms±5 %（ノーマルレンジ）、2.236 Vrms±5 %（ワイドレンジ） レンジフルスケール入力,1 MΩ 負荷時 歪率（レンジフルスケール）：0.2 %以下、 負荷抵抗 ：10 kΩ以上、 オフセット電圧：±30 mV以内、 出力インピーダンス ：50 Ω±2 % | ||||
| AC/DC 出力 | DC, AC-Z, Through の切り替え | ||||
| DC出力レベル | 2.5 V±20 mV（ノーマルレンジ、ワイドレンジ）レンジフルスケール入力,1 MΩ 負荷時 スケールファクター：0.25 V±10 mV/10 dB、 負荷抵抗：10 kΩ以上、 出力インピーダンス ：50 Ω±2 % | ||||
| AC-Z出力レベル | 出力レベル：0.707 Vrms 5 ％ （ノーマルレンジ）、2.236 Vrms±5 ％ （ワイドレンジ） レンジフルスケール入力,1 MΩ 負荷時、 歪率（レンジフルスケール）：0.2 %以下、 負荷抵抗 ：10 kΩ以上、 オフセット電圧：±30 mV以内 出力インピーダンス ：50 Ω±2 % | ||||
| Through出力レベル | 0.707 Vrms± 5 %（ノーマルレンジ、ワイドレンジ）フルスケール入力,1 MΩ 負荷時 歪率：0.2 %以内出力 | ||||
| 外部コントロール入力 | 動作 ：リセットしてスタート コントロール電圧 ：無電圧接点入力 入力パルス幅 ：200 ms以上 絶対最大入力電圧 ：24.0 V | ||||
| レベル判定出力（LA-0705） | オープンコレクタ（出力耐電圧：DC+24 V以下、シンク電流：20 mA以下） 「出力ケーブル（MULTI I/O – BNCコネクタ 2 m）付属」 | ||||
| レベル判定比較対象 | SLMモード （Main：Lp）、Filter 1/1,1/3（Main(BP)：Lp）、 RTA1/1,1/3（AP1：Lp）、FFT（OVERALL：Instant） | ||||
| インタフェース | RS-232C | 転送速度：9600,115200 bps、MULTI I/Oケーブル（別売） | |||
| USB | Ver2.0 ：USBハイスピード準拠 USB 接続用ケーブル ：USB（A）オス-マイクロUSB (B) オス（別売） 機能 ：コマンド制御、もしくは マスストレージ ※3 | ||||
| 外部メモリ | SD/SDHCメモリカード、最大容量 SDHC 32 GB ※4 | ||||
| 適合延長ケーブル （マイクロホン延長）※5 | AG-3400シリーズ（CE対応は 30 m以内）、最大延長：103 m（AG-3305）、 5 mを超えるケーブル延長は、補正機能有り。 | ||||
| 電源 | ・単3形（ アルカリ乾電池またはNi-MH二次電池）4本 ・USBバスパワー（動作入力電圧範囲：DC 4.75～5.25 V） ・ACアダプター（PB-7090 消費電力 AC100 V時、約7 VA） | ||||
| 外部電源動作機能 | ACアダプターからの電源供給と連動して本体の電源操作を行う機能。（外部電源起動モードは、電池では動作しない設定です） 電池ボックス内のスイッチで切り替えが可能（標準機能） | ||||
| 防風スクリーン補正機能 | 防風スクリーン「防風スクリーン(φ70)/全天候防風スクリーン(LA-0207A)」の影響を補正する機能。(LA-7700は、全天候防風スクリーンには対応していません） | ||||
| 電池寿命（連続使用）※6 | アルカリ乾電池LR6：約12時間 Ni-MH二次電池：約12時間 | ||||
| 使用（保存）温度範囲 | −10 ～ 50 ºC (−20 ～ 60 ºC) | ||||
| 使用（保存）湿度範囲 | 20 % ～ 90 % RH (10 ～ 90 % RH)）ただし結露のないこと | ||||
| 寸法 | 約 90 mm (W)×279 mm (H)×42 mm (D) | ||||
| 質量 | 約 540 g（電池含む） | ||||
| 付属品 | AC アダプター（PB-7090）※7 信号ケーブル（AX-501） 防風スクリーン（φ70 mm） ハンドストラップ、単3形アルカリ乾電池4本 キャリングケース（ショルダーベルト含む） SDHCメモリカード(4G) 取扱説明書（CD版） セットアップガイド | ||||
※2 LA-0709 超低周波音測定機能にて対応
※3 ファームウェア Ver.2.0 以降にて対応
※4 SDメモリ機能をご使用になる場合には、推奨SDカードをご使用ください。
※5 ここに記載されたケーブル延長距離は、それぞれ当社指定の専用ケーブルを用いた場合です。
※6 操作Mode、メモリMode、バックライトにより使用時間が異なります。
※7 海外仕様のコンセントケーブルは別途お問い合わせください。
