製品概要

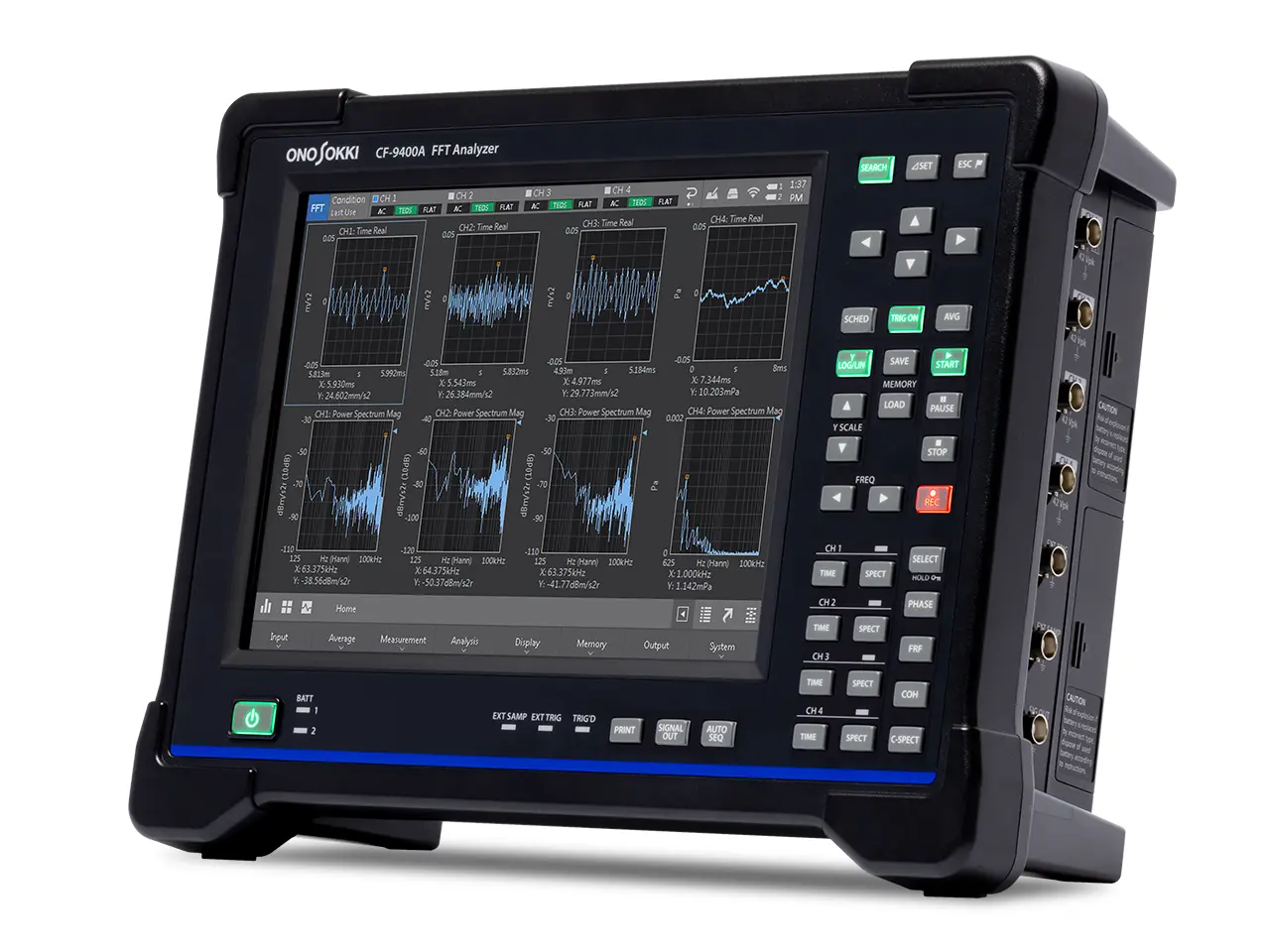

・解析用PC不要！ 24ビット、100 kHz、4ch解析高性能フロントエンドモデル
・本体のハード・キーと静電容量式タッチパネルのみでFFTアナライザーの全操作が可能
特長
キー＆タッチパネルで迅速・軽快・直観操作
・表示、計測、停止、記録、読み出しなど、FFTアナライザーの基本動作を大型のハードキーで実行
・確実でスピーディな操作を約束
・波形表示数の設定やX・Y軸の拡大縮小等はタッチパネル上で指を使ったスワイプ（swipe）やピンチ（pinch）で直感操作
・希望するスケールに簡単に変更可能
連続8時間コードレス稼働※ 電源ＯＮのまま電池交換可能
・大容量リチウムイオン二次電池を2個搭載。連続動作で連続 8 時間のコードレス駆動を実現
・電源ONのまま電池の交換が可能な、ホット・スワップ機構で、解析や記録作業の中断、再設定無しで、計測作業を続ける事が可能
・本体内蔵のバッテリは動作中充電も可能※
※ 満充電まで電源ONで約 7～8 時間(使用状況による)電源OFFで約 7～8 時間（使用環境 20 °C に於いて）
FFT・RTA・加振制御&同時レコ―ディング
・FFT解析、リアルタイムオクターブ解析 (RTA)※1、回転トラッキング解析※2 はもちろん、信号出力を使ったリニア/Log・スイープ解析や、電磁加振機の振幅加振制御※3 までを、ポータブルな機体に凝縮
・解析中の同時レコーディングも可能で、CF-9200A/9400A 本体や周辺ソフトウェアでオフライン解析が可能です。
※1 オクターブ解析機能（CF-0923）が必要です。
※2 トラッキング解析機能（CF-0922）が必要です。
※3 Logスイープ/加振制御機能（CF-0942）が必要です。
ファンレス＆スピンドルレスで無音・無振動
・本体から機械的な音や振動を生じないため音響・振動計測、記録の現場で、CF-9200A/9400A本体が 騒音・振動の要因にはならない
・無線LANアダプターを装着すれば、CF-9200A/9400A本体に触れず、タブレット端末等で本体操作を行う事が可能
仕様
| 入力部 | 入力チャンネル数 | 4 チャンネル | ||
| 入力形式 | シングルエンド | |||
| アイソレーション | 各CH絶縁（常時） | |||
| 入力コネクター | BNC（CO2 型） | |||
| 入力結合 | 1 MΩ ±0.5 % 100 pF 以下 | |||
| DCまたはAC（0.5 Hz – 3 dB±10 %） | ||||
| センサー用電流（CCLD） | 入力コネクター（BNC端子）にて定電流供給型のセンサーに電流を同軸供給：+24 V /4 mA | |||
| 断線検知機能 | CCLD使用時にケーブルの断線を検知 | |||
| TEDS * 注） | IEEE1451.4 Template Ver.0.9/1.0 加速度センサー、マイクロホン、 IEEE1451.4 Template Ver.1.0力センサー | |||
| 絶対最大入力電圧 | AC 70 Vrms 1分間（50 Hz） | |||
| 入力電圧レンジ | 1 Vrms、31.62 Vrms（2レンジ） | |||
| DCオフセット | -60 dB F.S以下（オートゼロON時） | |||
| 入力レベルモニタ | 過大入力で赤色LED点灯（レンジF.Sで点灯） | |||
| 周波数範囲 | DC～100 kHz | |||
| A／D変換器 | 24 bitΔΣ型 | |||
| ダイナミックレンジ | 120 dB以上（FFTフレーム長 4096点以上1 kHz以上において） | |||
| 分析部 | 周波数レンジ | 100 mHz～100 kHz | ||
| 周波数確度 | 読み取り値の ±0.005 %（±50 ppm） | |||
| サンプリング周波数 | 分析レンジの 2.56 倍の周波数（内部サンプリング時） | |||
| サンプリング点数／分析点数 | サンプリング点数 | 分析点数 | ||
| 256 | 100 | |||
| 512 | 200 | |||
| 1024 | 400 | |||
| 2048 | 800 | |||
| 4096 | 1600 | |||
| 8192 | 3200 | |||
| 16384 | 6400 | |||
| 一般仕様 | 電源 | 付属ACアダプターまたは付属バッテリ | ||
| 消費電力 | CF-9200A （ CF-0971信号出力オプション搭載時） | 73 VA以下（ACアダプター使用、バッテリ非充電時） | ||
| 150 VA以下（ACアダプター使用、バッテリ充電時） | ||||
| 使用温度範囲 | 0～+40 ℃（湿度 20～80 % RH、結露なきこと） | |||
| 保存温度範囲 | -10～+50 ℃（リチウムイオン2次電池含む） （湿度 20～80 % RH、結露なきこと） | |||
| 機能接地端子 | ノイズ除去用接地端子 | |||
| 外形寸法 | 333（W）× 248（H）× 112（D） mm未満 ※ハンドル・スタンド 突起部を除く | |||
| 本体冷却 | 自然空冷（FANレス） | |||
| 質量 | バッテリ未装着時 約3.8 kg | |||
| バッテリ２個装着時 約4.8 kg | ||||
| 付属品 | ACアダプター（ACアダプター用電源ケーブル（2 m）） | 数量 1 | ||
| バッテリ（RRC2020（100496-15）リチウムイオン2次電池） | 数量 2 | |||
| 取扱説明書（CF-9200A/9400Aユーザズガイド 冊子） | 数量 1 | |||
| CD-ROM（リファレンスガイド、ユーティリティ、外部コントロール用DLL等） | 数量 1 | |||
| SDカード（4 GB） | 数量 1 | |||
