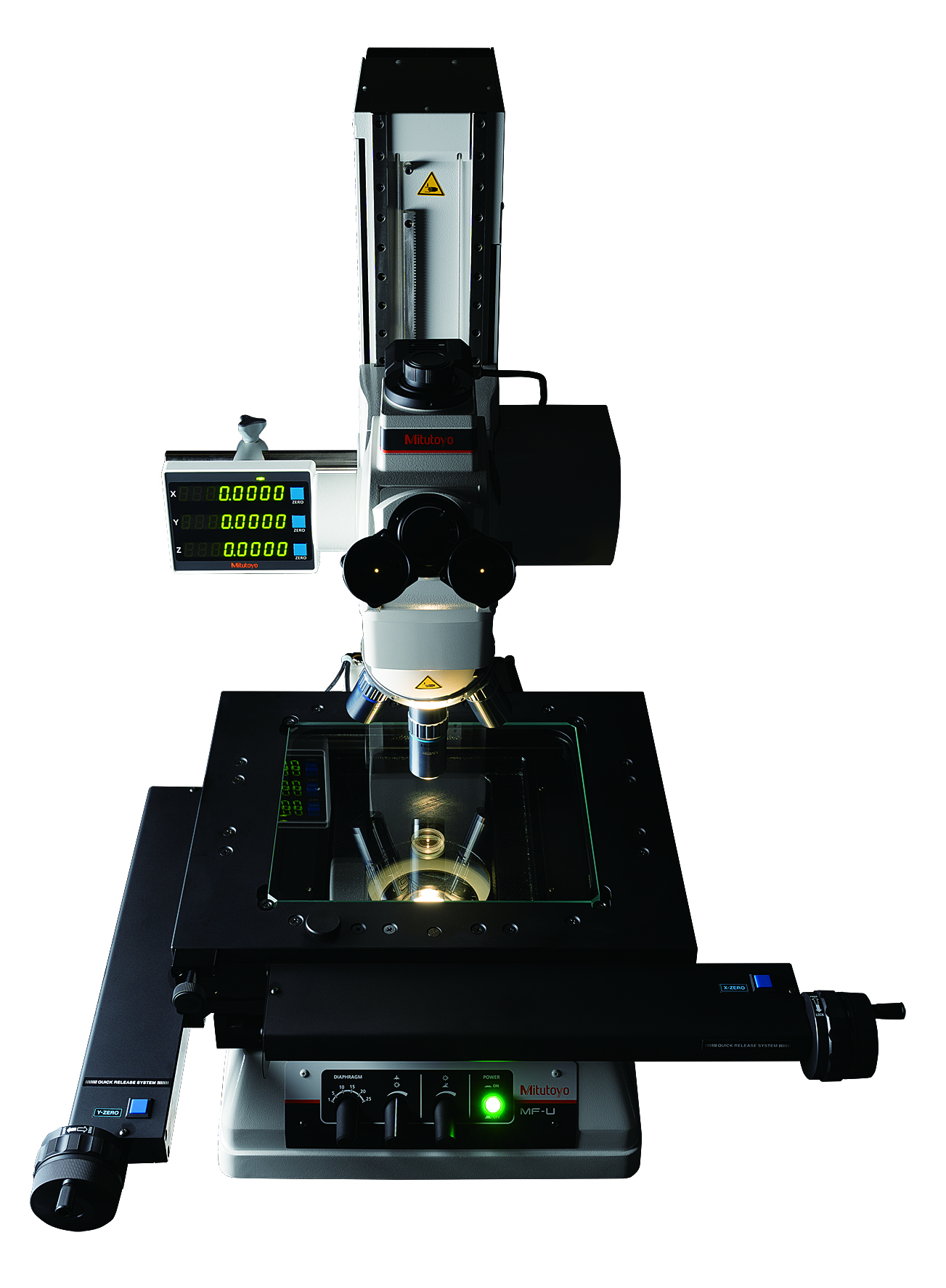

測定顕微鏡 MF-Uシリーズ

概要

金属顕微鏡と測定顕微鏡を1台に集約。高解像度観察と高精度測定の両立モデル。

特長

超広視野・高倍率観察

視野数：24

測定顕微鏡業界最大の広視野Φ24mm（1×対物使用時）を実現。一度に広い範囲を観察することが可能。

幅広い対物レンズラインアップ

フレアを抑えた超低倍から光学領域の限界に迫る高倍までの幅広いレンズに切り換えることで、お客様の用途に応じて最適な倍率を選択することが可能。

全モデルカメラポート標準搭載

すべてのモデルに、Cマウント対応のカメラを搭載できるポートを標準装備しています。
画像計測システムや観察用デジタルカメラの取り付けができます。

観察・操作性

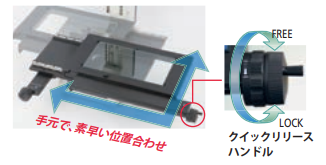

クイックリリース機構

手元にあるクイックリリースハンドルにより目視確認無しで粗動・微動の切り換えができます。ステージが完全にフリー状態となる粗動で素早く位置合わせをし、手元で瞬時に微動に切り換え微調整することでスピーディに測定できます。
次の測定位置までの距離が長い場合には特に有効です。

画像ユニット

画像ユニットを併用頂くことで、エッジをワンクリックするだけの誰でも簡単な測定が可能です。
また、わずらわしいワークの並行だしや十字線による測定点検出が不要となるため、追加工の寸法などもすぐに確認ができます。
※画像ユニット：オプション（詳細はカタログのP13～15をご参照ください）

精度・バリエーション

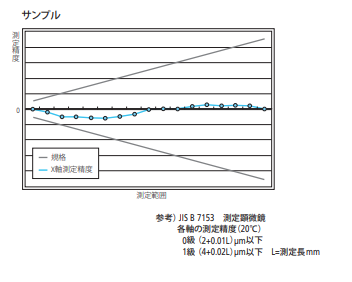

X・Y軸：（2.2+0.02L）μm

JIS B 7153の検査方法に準拠したシステム全体での精度保証をしているので、すべてのモデルで高精度に測定ができます。
JIS 0級に迫る高い精度を確立した測定顕微鏡がお客様の品質管理・向上に寄与します。

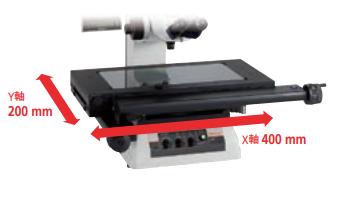

ステージバリエーション

業種を問わず広くお使いいただいている測定顕微鏡だからこそ100×100mmから測定顕微鏡最大級の400×200mmまで、幅広いステージサイズをラインアップしています。高精度はそのままに、お客様に最適なサイズをお選びいただけます。

多様な観察方法が可能な万能モデル

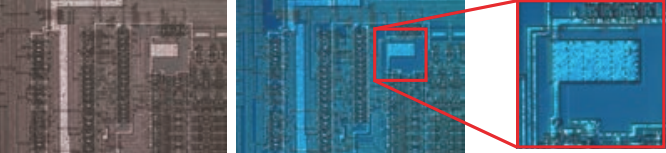

クリアな観察像

作業性の高い長作動距離だけではなく、にじみの原因となる色収差を補正したプランアポクロマートレンズにより、色再現性に優れたすっきりとした観察像を提供します。

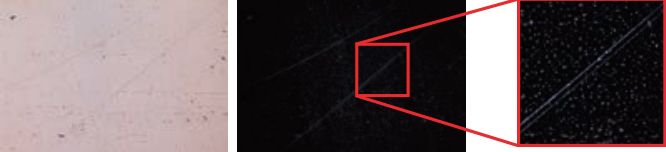

微小なキズ、凹凸の検知

一般的な拡大像でる明視野観察に加え、暗視野観察、簡易偏光観察、微分干渉観察などの様々な観察方法を用途に応じて選択できます。

仕様
