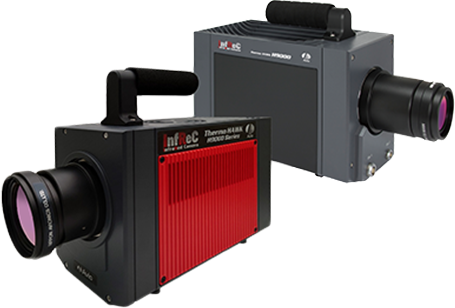

InfReC H9000シリーズ(Thermo HAWK) 赤外線サーモグラフィカメラ

    • 分析
    • サーモグラフィー

メーカー名:日本アビオニクス株式会社

概要

・冷却型赤外線検出素子「InSb(インジウムアンチモン)」搭載
・高解像・高速収録が可能

特長

・冷却型赤外線検出素子「InSb」搭載
・顕微鏡レンズで微細な温度変化を測定
・高速現象を撮影可能な最速フレームレート
・ガラス越しにチャンバー内の温度計測
・高温レンジを標準搭載で高温計測可能

モデル別特長

機種モデル対象物特長
NEW
H9300
微小計測モデル電子部品(セラミックコンデンサ他)・微小な対象物をミクロン単位でとらえる
・ロックイン機能で故障解析に適応
H9000高速計測モデル・自動車(回転体)
・燃焼試験
・瞬間的な事象、高速動作を逃さない
・ガラス越し、火炎越しの計測が可能

冷却型赤外線検出素子による優れた基本性能

最も高性能な赤外線検出素子の一つである「InSb(インジウムアンチモン)」二次元センサを搭載。
短波長帯の赤外線検出感度と応答速度に優れ、一般的な非冷却型赤外線サーモグラフィカメラ(測定波長8~14μm)では捉えることができない、ハイコントラスト且つ高精細な熱画像を取得することができます。
また、H9300では、1280×1024画素数が、Micro Scan 機能で2560×2048画素に向上した高精細な熱画像を表示します。(標準レンズのみ)

H9300H9000
測定波長1.5~5.5μm2~5.7μm
温度分解能0.03℃以下at30℃、高速モード:0.02℃以下0.25℃以下at30℃
画素数1280(H)×1024(V)画素
Micro Scanモード時:2560(H)×2048(V)画素
640×512画素

例えば、日光が当たらないトンネル内でわずかな温度差を検出するコンクリート内壁面剥離診断などで威力を発揮します。

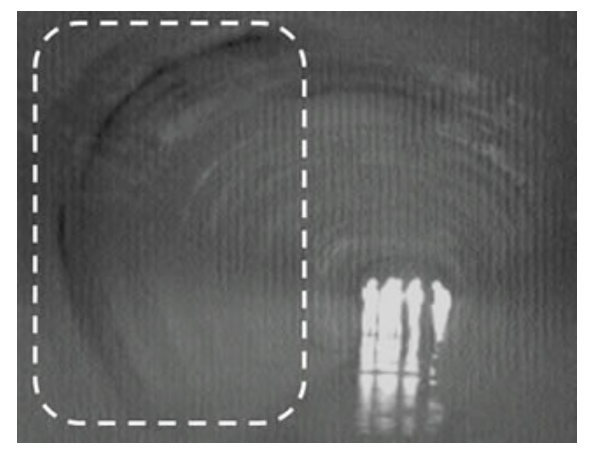

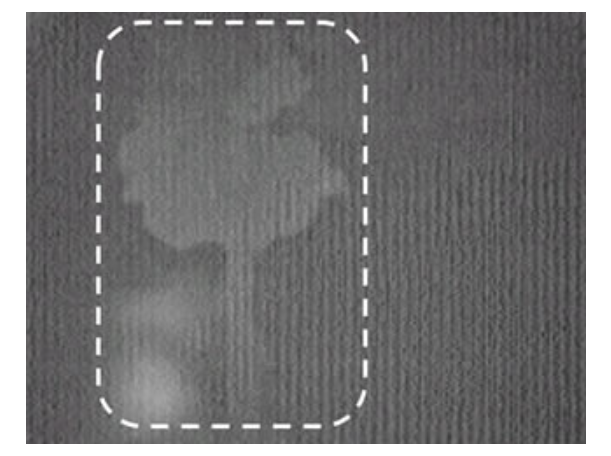

トンネル内の剥離
トンネル内の漏水の画像
トンネル内の漏水

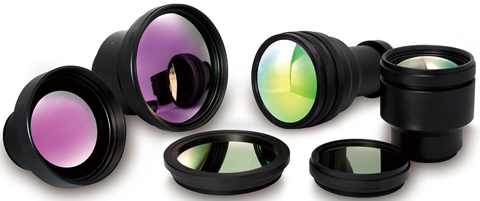

目的に合わせて最適なレンズが選べる豊富なレンズバリエーション

7種類のオプションレンズをラインナップ。特に 近接拡大レンズや顕微鏡レンズは、ワーキングディスタンス(WD:レンズ先端から対象物までの距離)が長く設計されており、実験用の空間を広く確保できます

目的に合わせて最適なレンズが選べる豊富なレンズバリエーションのイメージ画像

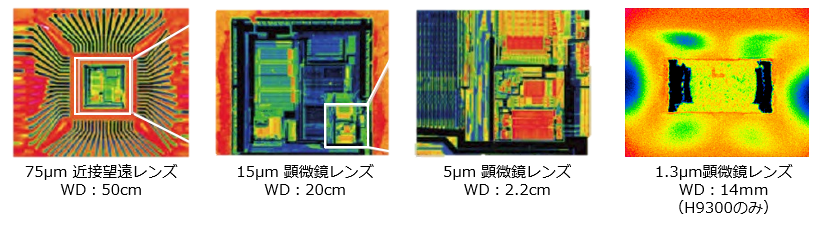

目的に合わせて最適なレンズが選べる豊富なレンズバリエーションに関する比較画像

高速現象を撮影可能なクラス最速のフレームレート

フルフレーム時で205Hz、オプションで355Hzの高速撮影が可能です。さらに、ウィンドイングモードにより、最速5000Hzの超高速撮影が可能となります。
自動車のタイヤやブレーキディスクなどの回転体の温度変化や、エアバッグ爆発の瞬間などの高速現象を捉えることができます。

フレームレートH9300H9000
フルフレーム180Hz (高速モード時:622Hz)205Hz
ハーフ342Hz (高速モード時:1053Hz)570Hz
クォーター622Hz (高速モード時:1615Hz)1000Hz
ライン2,601Hz(高速モード時:3343Hz)5000Hz
エアバッグ爆発の瞬間
ブレーキ操作時の撮影画像
ブレーキ操作時

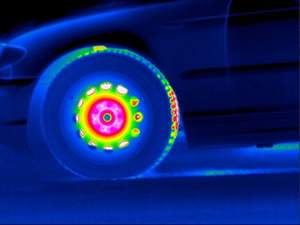

走行中のタイヤの撮影画像
走行中のタイヤ

一瞬の現象を逃さない、多彩な同期収録機能

<ロックイントリガ出力>

外部機器制御用の同期信号出力により、撮影フレームと同期を取りながらフラッシュランプなど他の設備を連動させることが可能です。ソーラーパネルの品質検査や、金属の熱ストレス評価など、微小な熱変化を観測する場合に有効です。

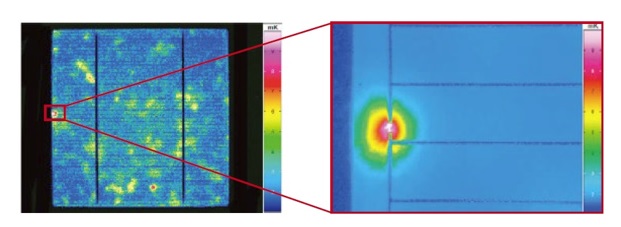

ソーラーパネルの品質検査や、金属の熱ストレス評価など、微小な熱変化を観測する場合に有効としている説明画像

<外部トリガ入力機能>

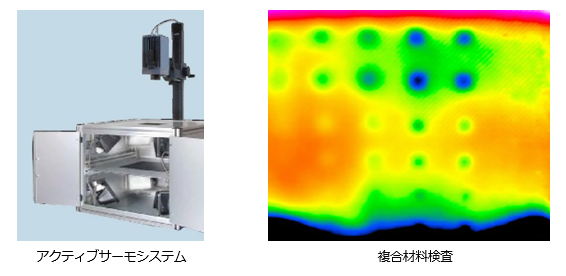

外部機器からのパルス信号入力と同期した計測が可能です。複合材料の接着異常や水の浸入検査など、短時間のパルス状の熱負荷を与えた直後の温度変化を計測する「アクティブ・サーモグラフィ法」や、タイヤなどの回転体の回転数と同期計測を行う場合などで有効です。

<複数レンジ同時計測機能>

最大3レンジの温度計測を同時に行うことが可能です。急速に温度変化する現象や、広いダイナミックレンジを必要とする測定で、レンジ切り替えせずに広い温度範囲をリアルタイムに計測することが可能です。

<ダイナミックレンジ>(H9300のみ)

常温~高温の上昇を一度に測定可能です。デバイスの初動の温度変化の大きい測定ができます。

特殊計測用フィルタをご用意 様々なカスタマイズにも対応(H9000のみ)

オプションのガラス越し計測フィルタ、ガラス表面計測フィルタ、火炎越し計測フィルタ、火炎計測フィルタにより特殊計測に対応します。
また、フィルタの特注開発にも対応します。
さらに、レンズ、温度レンジや積分時間の最適化などのご要望にも柔軟に対応いたします。
これらの機能や性能を活かし、ロックイン解析システム、回転体同期計測システム、爆発試験・評価システムなどの特注システムの開発も承ります。

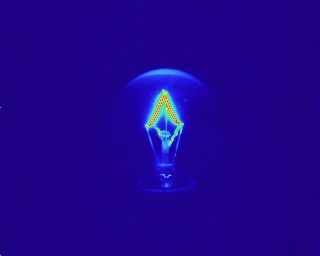

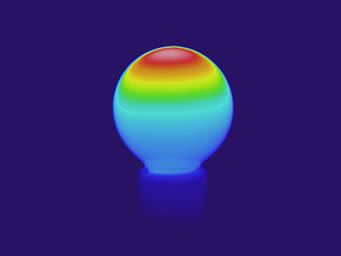

電球ガラス越し計測の画像
電球ガラス越し計測
電球ガラス表面計測の画像
電球ガラス表面計測

1700℃までの高温レンジをH9300は標準搭載

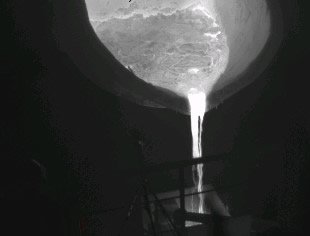

溶銑の画像
溶銑

・溶接温度のモニタ、ダイキャスト金型温度監視など、高温対象物の温度計測が可能
・より高温の計測が必要な場合は、2000℃レンジ(オプション)の追加が可能(H9000のみ

仕様

項目H9000H9300
基本性能測定視野角*121°(H)×17°(V)(標準レンズ搭載時)14.8°(H)×11.7°(V)
空間分解能0.6mrad(標準レンズ搭載時)0.4mrad
測定距離範囲30cm~∞(標準レンズ搭載時)500mm~∞
フォーカスマニュアルマニュアル
測定波長2~5.7μm1.5~5.5μm
検出器画素数640(H)×512(V)画素1280(H)×1024(V)画素
MicroScanモード時:2560(H)×2048(V)画素
フレームレート205Hz(フルフレーム)、570Hz(320×256)、1000Hz(160×128)、5000Hz(640×2)
*最大フレームレートは積分時間に依存
*オプション:355Hz(フルフレーム)
180/342/622/2,601Hz
高速モード時622/1053/1615/3343Hz
測定温度範囲-10℃~1200℃-10~1700℃
温度分解能0.025℃at30℃0.03℃以下at30℃
*高速モード:0.02℃
温度精度±2℃(測定レンジ100℃以下)
レンジフルスケールの±2%(測定レンジ100℃以上)
*環境温度:10~40℃において
±1℃(100℃未満)
レンジフルスケール±1%(100℃以下)
その他動作環境温度/湿度-20℃~+50℃、90%RH以下(結露しないこと)-20℃~+50℃、95%RH以下(結露しないこと)
保存環境温度/湿度-40℃~+70℃、90%RH以下(結露しないこと)-40℃~+70℃、95%RH以下(結露しないこと)
外形寸法/質量約244mm(H)×120mm(W)×160mm(D)(突起部、レンズ、グリップ含まず)
3.3kg(Typ.レンズ含まず)
241mm(H)×123mm(W)×160mm(D)
