概要
洗練されたデザインで生まれ変わったハンディサーフが新登場。
多様なニーズに応える、グローバル対応のポータブル表面粗さ測定機
・高分解能と広測定範囲を両立
・ハンディ駆動部は3タイプから選択可能
・充実の解析機能
特長
世界各国で使用できるマルチ言語対応
日本語、英語、独語のほか、アジアやヨーロッパなどの20 ヶ国語に標準対応。ボタン操作で簡単に切り替え可能です。

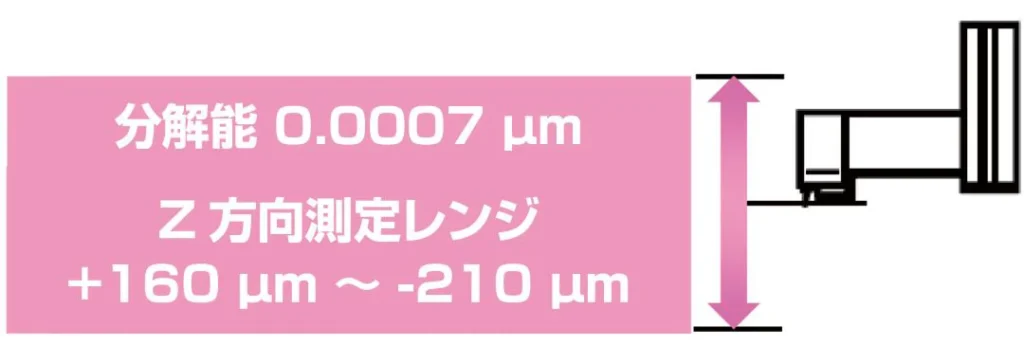

高分解能と広測定範囲を両立 測定レンジ設定が不要
従来のハンディサーフでは、高分解能での測定時には測定レンジを狭く設定しなければなりませんでしたが、HANDYSURF+ ではその必要がありません。クラストップレベルのＺ方向測定レンジ 370μm を有し、その全域で0.0007μm の高分解能を実現。
レンジを意識せずに測定を行えます。

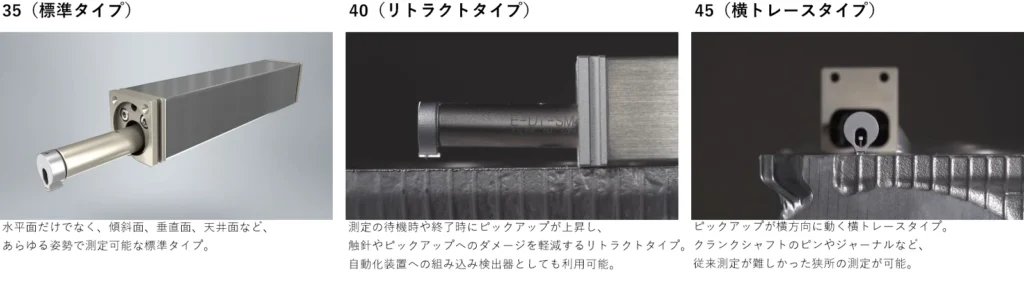

ハンディ駆動部はワークや測定箇所に応じて3タイプから選択可能

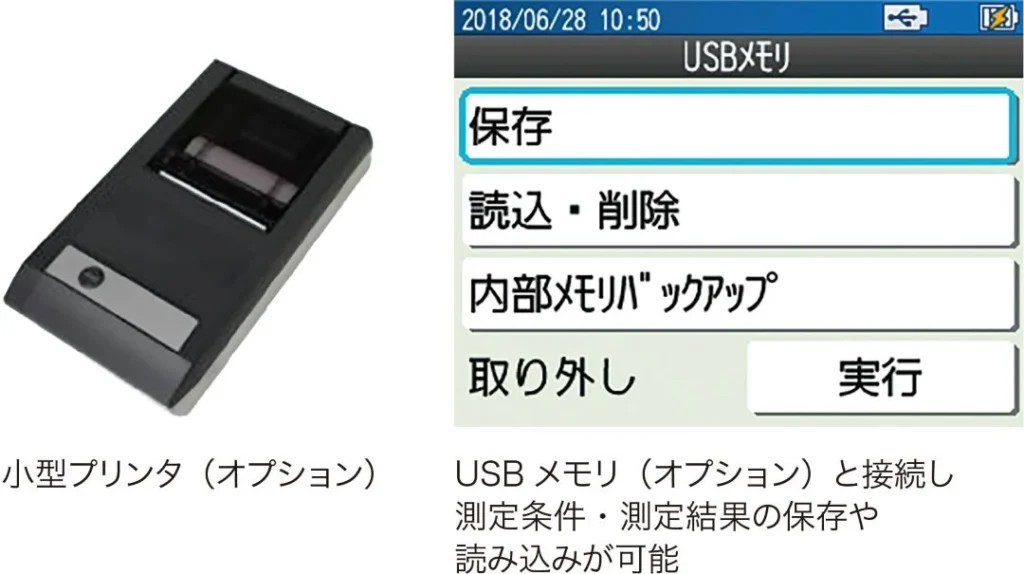

USBコネクタを搭載し、小型プリンタやUSBメモリ、PCへの接続が可能
USB コネクタを介し、オプションの小型プリンタからの測定結果出力や、USB メモリへの測定条件・測定結果の保存、さらにはパソコンのUSB ポートやUSB バッテリーでの充電も可能です。
優れた操作性
2.4 インチカラーLCD により、視認性が格段に向上。また、6 つのボタンと新開発のUI により、シンプルで直感的な操作を実現しています。

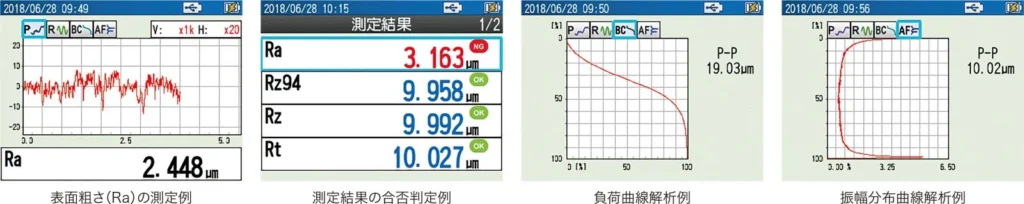

充実の解析機能
グラフ表示対応により、現場でも測定結果をパラメータと波形の両方で確認できます。さらに、ポータブルタイプながら負荷曲線や振幅分布曲線、ピークカウントやモチーフ解析など、様々な解析が可能。予め条件設定しておくことで、OK/NG 判定も自動で行なえます。
仕様
| 型式 | 35 | |||
| 先端R 5μm | 先端R 2μm | |||
| 測定範囲 | Z方向 | -210～+160μm | ||
| 駆動軸 | X方向16mm | |||
| 駆動部 | 動作方式 | 標準タイプ | ||
| 評価長さ | 0.2～16mm | |||
| 測定速度 | 0.5, 0.6, 0.75, 1.0 mm/s | |||
| ピックアップ | センシング方式 | 差動インダクタンス | ||
| 測定方式 | スキッド式 | |||
| Z方向分解能 | 0.0007m/-210ʙ+160m | |||
| 型式 | E-DT-SM 10A | E-DT-SM 49B | ||
| 触針 | 測定力 | 4mN | 0.75mN | |
| 先端半径 | rtip=5m | rtip=2m | ||
| 先端角度 | 90°円錐 | 60°円錐 | ||
| 先端材質 | ダイヤモンド | |||
| 解析項目 | 対応規格 | JIS2013/2001, JIS1994, JIS1982, ISO1997/2009, ISO13565, DIN1990, ASM E2002/2009, ASM E1995, CNOMO規格に準拠 | ||
| パラメーター | 断面曲線 | Pt, Rmax, Rz, Rk, Rpk, Rvk, Mr1, Mr2, Vo , K, tp | ||
| 粗さ曲線 | Ra, Rq , Rz, Rv, Rc, Rt, RSm , RΔq , Rsk, Rku , Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Ry, Sm , S, tp , PC, RPcJIS, RPcISO, RPcEN, Pc, PPI, Rp , Rmax, Mr1, Mr2, Rpk, Rvk, Rk, Vo , K, A1, A2, Rpm , Δa, Δq , Htp | |||
| モチーフ | R, Rx, AR, W , Wx, AW , Rke, Rpke, Rvke, NCRX, NR, CPM , SR, SAR, Wte, NW , SAW , SW , Mr1e, Mr2e, Vo, K | |||
| 評価曲線 | 断面曲線、粗さ曲線、ISO13565特殊粗さ曲線、粗さモチーフ曲線、うねりモチーフ曲線、包絡うねり曲線 | |||
| 特性グラフ | 負荷曲線、振幅分布曲線 | |||
| フィルタ | フィルタ種別 | ガウンシアン、2RC（位相補償）、2RC（非位相補償） | ||
| カットオフ値 | λc | 0.08 , 0.25 , 0.8 , 2.5mm | ||
| λs | 無し , 2.5 , 0.8 , 2.5mm | |||
| 増幅指示部 | 表示部 | 2.4インチカラー液晶パネル | ||
| データ出力 | USBメモリ・プリンタ接続用USBコネクタ×1、USB通信用microUSBコネクタ×1 | |||
| プリント出力 | オプション（外付けプリンタユニット）/感熱記録紙 幅：58mm（記録幅：48mm） | |||
| 対応言語 | 日本語、英語、中国語（繁体字）、中国語（簡体字）、韓国語、タイ語、マレーシア語、ベトナム語、インドネシア語、ドイツ語、フランス語、イタリア語、チェコ語、ポーランド語、ハンガリー語、トルコ語、スウェーデン語、オランダ語、スペイン語、ポルトガル語 | |||
| 諸元 | 電源 | 充電 | 内臓バッテリー（ACアダプタ・パソコンのUSBポート・USBバッテリーによる充電）、 充電時間：4時間（フル充電で最大約1000回測定可能） | |
| 電圧、周波数 | AC100～240V±10％、50/60Hz、単相（付属ACアダプタ） | |||
| 消費電力 | 最大10W | |||
| 外観寸法（W×D×H）/質量 | 増幅指示部：184.5mm×68mm×57.4mm/システム全体500g | |||
