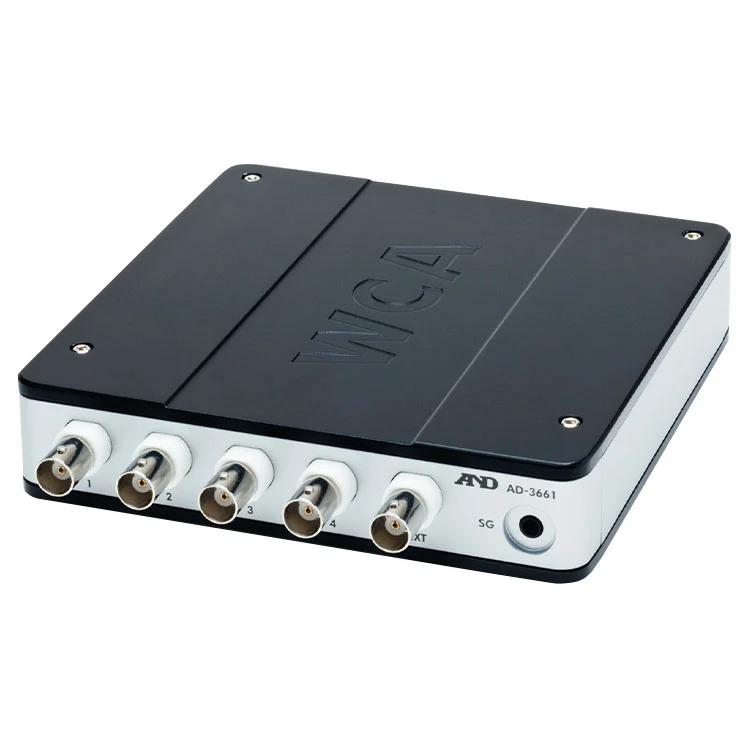

小型4ch振動・騒音解析システム AD-3661(WCAmini)

    • 音・振動
    • 振動試験装置

メーカー名:株式会社エー・アンド・デイ

製品概要

小型軽量(約330g)24ビット・4チャンネルの振動・騒音解析システム

特長

小型軽量(約330g)、USBバスパワー駆動

出張カバンに入る小型軽量なボディ、電源はUSBバスパワー駆動。いつでも、どこでも、騒音・振動実験解析を支援

操作性重視のフレンドリーGUIと簡易測定支援メニュー

定評あるWCAからの設計思想を継続し、更なる使いやすさを追求
FFT解析、トラッキング解析を簡単操作でお使いいただくための簡易測定支援メニューを用意

CompactWCA、WCAonPC(AD3600シリーズ)との互換性

操作体系は完全互換なので既存ユーザのトレーニングレスを実現。解析データはMFUファイルより完全互換

FFT解析統合ソフトウェアWCAPRO

Windowsアプリケーションとして扱いやすいユーザインタフェースを実現したリアルタイムFFTアナライザとして、騒音・振動実験解析を支援
スループット機能(標準機能)により、長時間時系列データの記録・再生解析やWAV・CSVファイルへの出力が可能。
オプションライセンスの追加により、リアルタイムオクターブ解析、トラッキング解析、パソコン単独でのオフライン解析も可能。

仕様

入力部入力チャンネル数4チャンネル
入力インピーダンス1MΩ
入力結合AC,DC,ICP
入力レンジ-20dB(141mV)、0dB(1.41V),+20dB(14.1V)
トリガーソース入力チャンネル、外部入力
回転パルス計測チャンネル数1チャンネル
分析部フレームサイズ64,128,256,512,1024,2048,4096,8192,16384,32768,65536点
周波数レンジ最大40kHz
リアルタイム解析周波数40kHz(Core i7 2.8GHz PCの場合)
AD変換器24ビット
ダイナミックレンジ100dB以上
表示機能プロットウィンドウ最大16ウィンドウ同時表示可能
重ね書き2D表示の場合:最大8トレース
表示フォーマット2D表示(振幅表示、ボード線図、ナイキスト線図、オービット表示)
3D表示(マップ、キャンベル線図、カラースペクトログラム)
信号出力機能出力チャンネル数1チャンネル
出力波形サイン波、ピュアランダム、バンドランダム
波形属性バースト制御、ランプ制御、スイープ制御
筐体寸法/重量外形寸法30H×139W×138D(単位mm,突起物を除く)
重量330g以下
電源USBバスパワー
