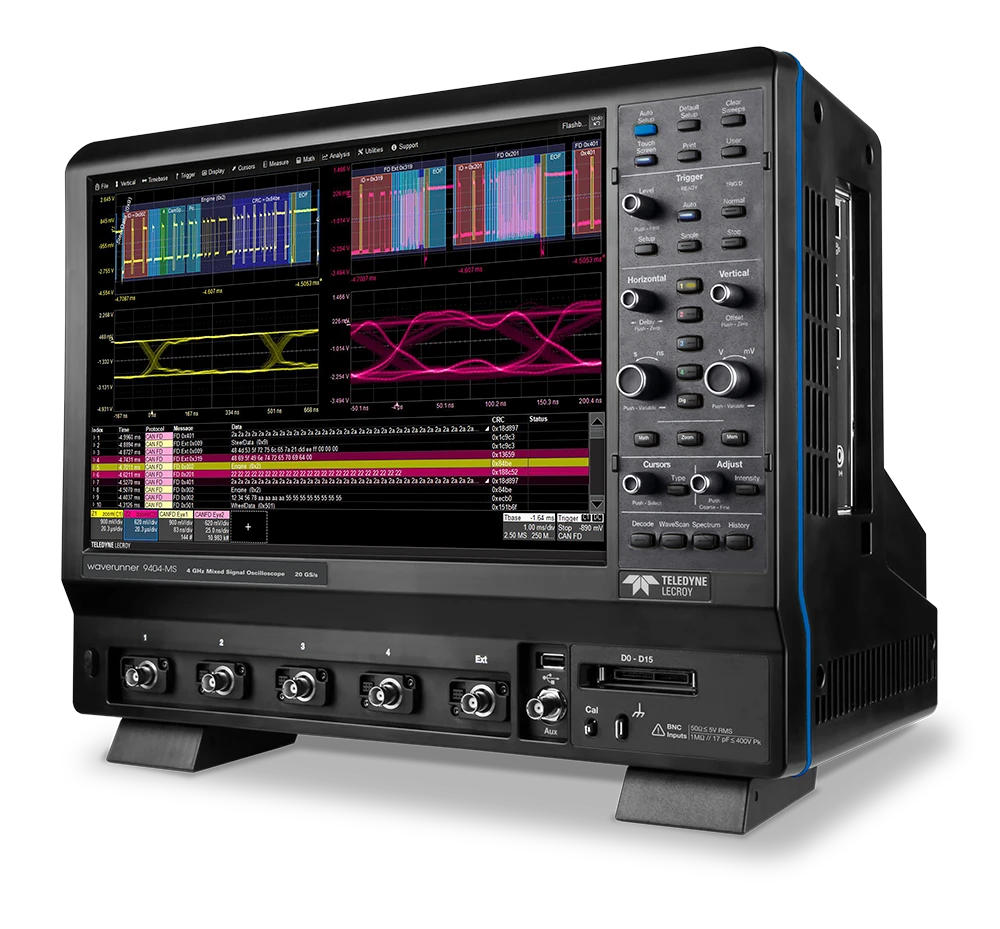

WaveRunner 9000シリーズ　オシロスコープ

概要

タブレット感覚のワンタッチ操作が可能な高機能モデル
・帯域幅：500MHz～4GHz
・最高サンプリング速度：40GS/s
・タブレット感覚のワンタッチ操作

特長

WaveRunner 9000シリーズのオシロスコープは、業界で最も広範囲かつ高機能なツールのコレクションを持ち、解析能力は信じられないほど強力です。
OneTouch MAUIを使うと測定セットアップが非常に簡単になり、洞察を得るまでの時間が短縮されます。

OneTouch MAUI

最先端のユーザーインタフェースにより、オシロスコープのすべての機能を指先を使ってすぐに利用できます。
タッチ操作のために設計され、シンプルな操作が出来るように実装され、これらによって操作の複雑さを解決しました。OneTouch MAUIには、ドラッグ、ドロップ、フリックが組み込まれており、オシロスコープの操作で比類のない効率を実現します。

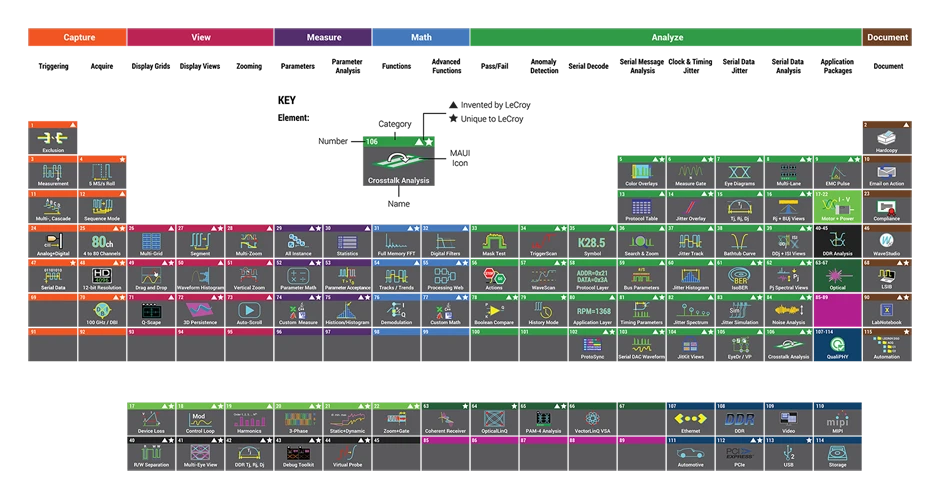

強力で高機能なツールボックス

波形解析ツールとアプリケーションパッケージは、比類のない洞察を提供します。パワフルで詳細なツールボックスと、最大64Mpts/chの捕捉メモリ、そしてクラスで最もパワフルなマザーボード（Intel®CoreTMi5-6500クアッドコア、3.2GHz、最大16GBのRAM）を搭載しています。

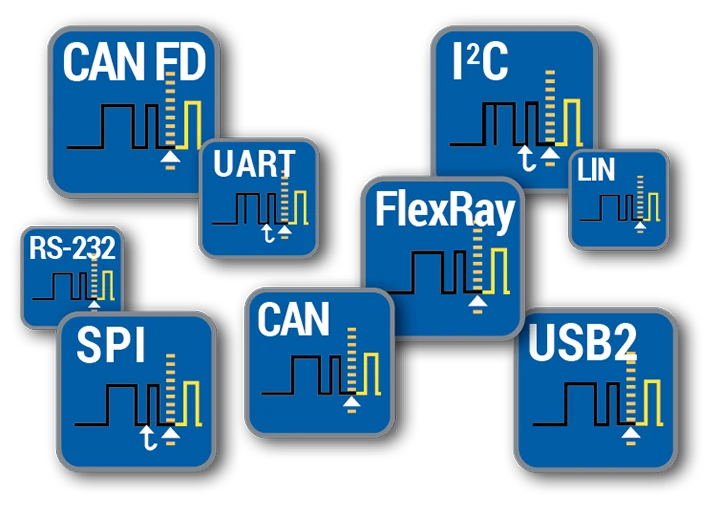

卓越したシリアルデータツール

最大29の規格がサポートされています。
業界最高のシリアル信号デコーダーを備え、高性能のシリアルトリガー、動作検証の効率を上げるため、ソフトウェアシリアルDAC機能をはじめとする独自の計測およびグラフツール、およびアイパターンと物理層テストツールを備えています。
最も完全なシリアルデータ分析ツール（SDAIII）を使うと、アイパターンを作成しジッターをTj、Rj、Djなどに分解することができます。

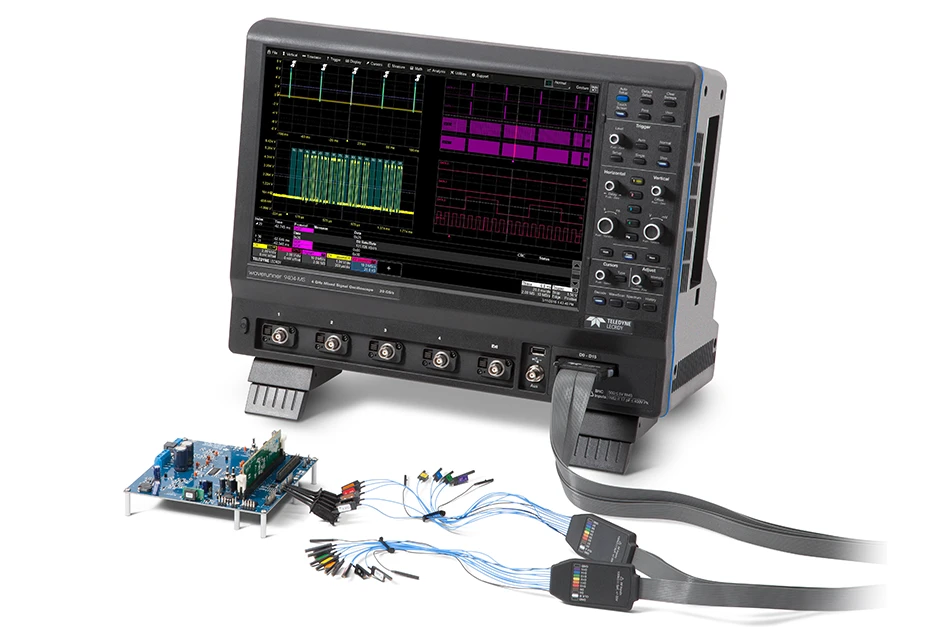

強力なミックスドシグナル機能

テレダイン・レクロイのWaveRunner 9000-MSミックスド・ シグナル オシロスコープは、WaveRunner 9000の高性能のアナログチャンネルに加え、16チャンネルの柔軟なデジタル入力を備えています。
さらに、多くのトリガーおよびデコードオプションにより、WaveRunner 9000-MSはオールインワンのアナログ、デジタル、シリアル信号デバッグマシンになります。

大きな電圧オフセットレンジ

16ビットのオフセットDACで、±10Vオフセット@20mV/div、±4V@5mV/div、驚くべき±1.6Vオフセット@最高感度（1mV/div）の電圧設定を可能にしました。このように大きなオフセット電圧が適用できると、DCまたはセンサ信号の小さな信号変動（リップル、ノイズ、過渡干渉など）を簡単に捕捉して表示できます。 また、テレダイン・レクロイの高電圧プローブの多くに拡張オフセット範囲を提供します。

最大のサンプリング速度とメモリを提供する「M」モデル

業界をリードする40GS/sのサンプルレートにより、立ち上がり時間が最も速い信号でも詳細なエッジ部分の観測が可能になります。長いメモリにより、最大のサンプルレートをより長いタイムベースで維持できます。64Mptsのメモリは、高速シリアルデータバスでの長期的な動作をデバッグするのに理想的です。

用途例

・車載イーサネットのテスト
・PAM3信号の品質評価
・高周波ノイズ源の特定
